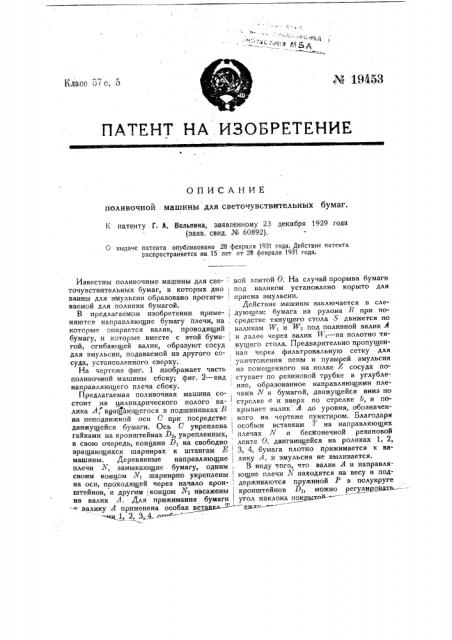

ОПИСАНИЕ поливочной машины для светочувствительных бумаг.

К патенту Г. А. Вольпина, заявленному 23 декабря 1929 года (заяв. свид. № б0892).

О выдаче патента опубликовано 28 февраля 1931 года. Действие патента распространяется на 15 лет от 23 февраля 1931 года.

Известны поливочные машины для светочувствительных бумаг, в которых дно ванны для эмульсии образовано протягиваемой для поливки бумагой.

В предлагаемом изобретении применяются направляющие бумагу плечи, на которые опирается валик, проводящий бумагу, и которые вместе с этой бумагой, огибающей валик, образуют сосуд для эмульсии, подаваемой из другого сосуда, установленного сверху.

На чертеже фиг. 1 изображает часть поливочной машины сбоку; фиг, 2 — вид направляющего плеча сбоку.

Предлагаемая поливочная машина состоит из цилиндрического полого валика -4; вращаюлщегося в подшипниках В на неподвижной оси С при посредстве движушейся бумаги. Ось С укреплена гайками на кронштейнах +g> укрепленных, в свою очередь, концами З1 на свободно вращающихся шарнирах к штангам Z машины. Деревянные направляющие плечи Г, замыкающие бумагу, одним своим концом М шарнирно укреплены на оси, ппоходящеч через начало кронштейнов, и другим концом Ь, насажены на валик А. Для прижимания бумаги

- .валику Л применена о

,2,З+ вой лентой О. На случай прорыва бумаги, под валиком установлено корыто для ! приема эмульсии.

Действие машины заключается в сле-! дующем: бумага из рулона Ь при по, средстве тянущего стола S движется по валикам Л 1 и Иу2 под поливной валик A и далее через валик В; — на полотно тянущего стола. Предварительно пропущенная через фильтровальную сетку для уничтожения пены и пузырей эмульсия

J г из помещенного на полке сосуда по, ступает по резиновой трубке в углубле1 ние, образованное направляющими пле, чами М и бумагой, движущейся вниз по, стрелке а и вверх по стрелке Ь, и покрывает валик 4 до уровня, обозначен, ного на чертеже пунктиром. Благодаря особгям вставкам 1 на направляющих плечах tV и бесконечной резиновой ленте 0, двигающейся на роликах i, 2, 3, 4, бумага плотно прижимается к ва лику Л, и эмульсия не выливается.

В виду того, что валик А и направляI ющие плечи Х находятся на весу и под,держиваются пружиной Р в полукруге кронштейнов Зо, можно регулиповахь угол наклонаоокоапак-—

Елнлчу

Фиг.2

Типотрафва Первой Артеаи Совв1екий Иечатвик, Ыоховав, 40. сии, дать соответствующую скорость полива. Для поддержания определенной температуры эмульсии через полую ось C проходит проточная горячая вода.

Предмет патента.

;:.. Поливочная машина для светочувствительных бумаг, в которой дно корыта для эмульсии образовано протягиваемой для поливки бумагою, характеризующаяся тем, что валик Л, свободно насаженный . на полой оси С, в которую подводится . подогретая вода, и установленный непо, средственно над протягиваемой бумагой, укреплен в направляющих плечах расположенных соответственно ширине ! бумаги и по бокам ее, а для прижимания, бумаги снизу установлены ролики 1 — 4,, огибаемые бесконечною резиновою лентою О.
