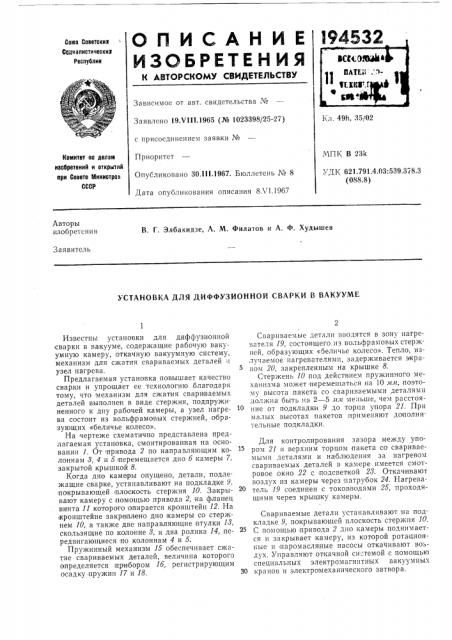

УСТАНОВКА ДЛЯ ДИФФУЗИОННОЙ СВАРКИ В ВАКУУМЕ

Известны установки для диффузионной сварки в вакууме, содержащие рабочую вакуумную камеру, откачную вакуумную систему, механизм для сжатия свариваемых деталей узел нагрева, Предлагаемая установка повышает качество сварки и упрощает ее технологию благодаря тому, что механизм для сжатия свари ваемых деталей выполнен в виде стержня, подпружиненного к дпу рабочей камеры, а узел нагрева состоит из вольфрамовых стержней, образующих «беличье колесо».

На чертеже схематично представлена предлагаемая установка, смонтированная на основании 1. От привода 2 по направляющим колоннам 8, 4 и 5 перемещается дно б камеры 7, закрытой крышкой 8.

Когда дно камеры опущено, детали, подлежащие сварке, устанавливают на подкладке 9, покрывающей плоскость стержня 10. Закрывают камеру с .помощью привода 2, на фланец винта 11 которого опирается кронштейн 12. На кронштейне закреплено дно камеры со стержнем 10, а также две направляющие втулки 18, скользящие по колонне 8, и два ролика 14, передвигающиеся по колоннам 4 и 5.

Пружинный механизм 15 обеспечивает сжатие свариваемых деталей, величина которого определяется пр|ибором 1б, регистрирующим осадку пружин 17 и 18, Сварнваемые детали вводятся в зону нагревателя 19, состоящего. из вольфрамовых стержней, образующих «оеличье колесо». Тепло, излучаемое нагревателями, задерживается экраном 20, закрепленным на крышке 8.

Стержень 10 под действием пружинного механизма может перемещаться на 10 л л, .поэтому высота пакета со свариваемыми деталями должна быть на 2 — 5,илс меньше, чем расстояние от подкладки 9 до торца упора 21. При малых высотах пакетов применяют дополнительные подкладки.

Для контролирования зазора между упором 21 и верхним торцом пакета со свариваемыми деталями и наблюдения за нагревом свариваемых деталей в камере имеется смотровое окно 22 с подсветкой 28. Откачивают воздух нз камеры через патрубок 24. Нагреватель 19 соединен с токовводами 25, проходящими через крышку камеры.

Свариваемые детали устанавливают на подкладке 9, покрывающей плоскость стержня 10.

С помощью привода 2 дно камеры поднимается и закрывает камеру, из которой ротационные и паромасляные насосы откачивают воздух. Управляют откачной си=темой с помощью специальных электромагнитных вакуумных

30 кранов и электромеханического затвора.

194532

„3

Когда в рабочей камере создается вакуум

2 10 ля рт. ст., включают нагреватель, напряжение на который подается через силовую цепль. электронные терморегулятор и реле времени обеспечивают недбходимую температуру

If время cHQðêè. К свариваемым деталям с помощью прецизионного пружинного механизма прикладывается необходимое усилие сжатия, которое снимается после охлаждения деталей до температуры 250 — 300= С. Охладив детали до температуры ниже !00- С, напускают воздух в камеру и выгру>KBIQT сваренные детали, для чего дно камеры опускается, Предмет изобретения

Установка для диффузионной сварки в вакууме, содержащая рабочую вакуумную камеру, откачную вакуумную систему, механизм для создания усилия сжатия свариваемых деталей и узел нагрева, отличающаяся тем, что, с целью повышения качества сварки и упрощения ее технологии, механизм для создания

10 усилия сжатия выполнен в виде стержня, подпружиненного к дну рабочей камеры, а узел нагрева выполнен в виде «беличьего колеса» из вольфрамовых стержней.
