Способ изготовления абразивных изделий на бакелитовой связке
Иллюстрации
Показать всеРеферат

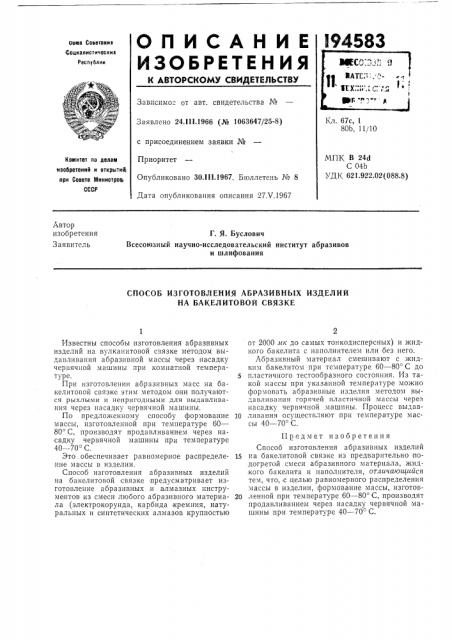

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оокта Советских
Социалистических
Республик
Зависимо" от авт. свидетельства №
Кл. 67с, 1
80b, 11/10
Заявлено 24.lll.1966 (№ 1063647/25-8) с присоединением заявки №
Приоритет
Опубликовано 30.1Н.1967. Бюллетень № 8
Дата опубликования описания 27.Ч.1967
МПК В 24d
С 04b
УДК 621.922.02(088.8) Комитет по делам изобретений и открытий при Совете Мииистров
СССР
Автор изобретения
Заявитель
Г. Я. Буслович
Всесоюзный научно-исследовательский институт абразивов и шлифования
СПОСОБ ИЗГОТОВЛЕНИЯ АБРАЗИВНЫХ ИЗДЕЛИЙ
НА БАКЕЛИТОВОЙ СВЯЗКЕ
Известны способы изготовления абразивных изделий на вулканитовой связке методом выдавливания абразивной массы через насадку червячной машины при комнатной температуре.
При изготовлении абразивных масс на бакелитовой связке Этим методом они получают ся рыхлыми и непригодными для выдавливания через насадку червячной машины.
По предложенному способу формование массы, изготовленной при температуре 60—
80 С, производят продавливанием через насадку червячной машины при температуре
40 — 70О С.
Это. обеспечивает равномерное распределение массы в изделии.
Способ изготовления абразивных изделий на бакелитовой связке предусматривает изготовление абразивных,и алмазных инструментов из смеси любого абразивного материала (электрокорунда, карбида кремния, натуральных и синтетических алмазов крупностью оТ 2000 лук до самых тонкодисперсных) и жидкого бакелита с наполнителем или без него.
Абразивный материал смешивают с жидким бакелитом при температуре 60 — 80 С до
5 пластичного тестообразного состояния. Из такой массы при указанной температуре можно формовать абразивные изделия методом выдавливания горячей пластичной массы через насадку червячной машины. Процесс выдав10 ливания осуществляют при температуре массы 40 — 70 С.
Предмет изобретения
Способ изготовления абразивных изделий
15 на бакелитовой связке из предварительно подогретой смеси абразивного материала, жидкого баке. лита и наполнителя, отличающийся тем, что, с целью равномерного распределения массы в изделии, формование массы, изготов2п ленной при температуре 60 — 80 С, производят продавливанием через насадку червячной машины при температуре 40 — 70 С.
