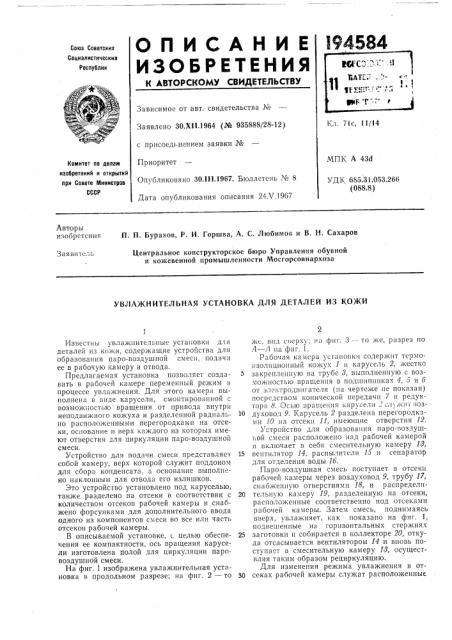

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистичесних

Респуйлии

Зависимое от авт. свидетельства №

Кл. 71с, 11/14

Заявлено ЗО.XII.1964 (№ 935888/28-12) с присоедт нением заявки №

Приоритет

Опубликовано 30.III.1967. Бюллетень ¹ 8

МПК А 43d

Комитет по делам изооретеннй н открытий при Совете Министров

СССР

УДК 685.31.053.266 (088.8) Дата опубликования описания 24Л",1967

Авторы изобретсния

П. П. Бураков, Р. И. Горшва, А. С, Любимов и В. Н. Сахаров

Центральное конструкторское бюро Управления обувной и кожевенной промышленности Мосгорсовнархоза

Заявитсль

УВЛАЖНИТЕЛЬНАЯ УСТАНОВКА ДЛЯ ДЕТАЛЕЙ ИЗ КОЖИ

Известны увлажнителbíûå установки для деталей из ко >ки, содержащие устройства для образования наро-воздушной смеси, подачи ее в рабочую камеру и отвода, Предлагаемая установка позволяет создавать в рабочей камере переменный режим в процессе увлажнения. Для этого камера выполнена в виде карусели, смонтированной с возможностью вращения от привода внутри неподвижного кожуха и разделенной радиально расположенными перегородками на отсеки, основание и верх каждого из которых имеют отверстия для циркуляции паро-воздушной смеси.

Устройство для подачи смеси представляет собой камеру, верх которой служит поддоном для сбора конденсата, а основание выполнено наклонным для отвода его излишков.

Это устройство установлено под каруселью, также разделено на отсеки в соответствии с количеством отсеков рабочей камеры и снабжено форсунками для дополнительного ввода одного из компонентов смеси во все или часть отсеков рабочей камеры.

В описываемой установке, с целью обеспечения ее компактности, ось вращения карусели изготовлена полой для циркуляции паровоздушной смеси.

На фиг. 1 изображена увлажнительная установка в продольном разрезе; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, разрез по

Л вЂ” Л на фиг. 1.

Рабочая камера усгановкц содержит термо золяционный кожух 1 и карусель 2, жестко закрепленну ю на трубе 8, выполненную с возможностью врагцення в подшипниках 4, 5 и б от электродвигателя (на чертеже не показан) посредством конической передачи 7 и редук тора 8. Осью прап(ения карусели .ч ?к1г! воз10 духовод 9. Карусель 2 разделена перегородками 10 на отсеки 11, имеющие отверстия 12.

Устройство для образования паро-воздуш ой смеси расположено над рабочей камерой и включает в себя смеснтельную камеру 13, 15 вентилятор 14, распылители 15 и сепаратор для отделения воды 1б.

Паро-воздушная смесь поступает в отсеки рабочей камеры через воздуховод 9, трубу 17, снабженную отверстиями 18, и распредели20 тельную камеру 19, разделенную на отсеки, расположенные соответственно под отсекамн рабочей камеры. Затем смесь, поднимаясь вверх, увлажняет, как показано на фиг. 1, подвешенные на горизонтальных стержнях

25 заготовки и собирается в коллекторе 20, откуда отсасывается вентилятором 14 и вновь поступает в смесительную камеру 18, осуществляя таким образом рециркуляцию.

Для изменения режима увлажнения в от30 секах рабочей камеры служат расположенные

194584 в распределительной" камере одна или несколько форсунок 21-; через которые вводится, например, сырой пар. При открывании двери

22 находящийся перед ней отсек изолируется от распределительнрй :камеры 19 заслонкой

28. Конденсат собирается на крышке 24 камеры 19 и по мере накопления стекает в трубу

l7, сообщающуюся с баком 25, где поддерживается постоянный уровень с помощью регулятора уровня (на чертеже не показан). Из бака 25 вода перекачивается насосом 2б, подогревается и вновь подается к распылителям

15. Поворот карусели осуществляется циклически, на один отсек, с помощью известных средств.

Предмет изобретения

1. Увлажнительная установка для деталей из кожи, содержащая устройство для образования паро-воздушной смеси, рабочую камеру и устройства для подачи паро-воздушной смеси в рабочую камеру и отвода ее, отличающаяся тем, что, с целью создания переменного режима в рабочей камере в процессе увлажнения, последняя выполнена в виде карусели, смонтированной с возможностью вращения от привода внутри неподвижного кожуха от5 посительно вертикальной оси и разделенной радиально расположенными перегородками на отсеки, основание и верх каждого из которых имеют отверстия для циркуляции паро-воздушной смеси, а устройство для подачи смеси

l0 в отсеки рабочей камеры установлено под каруселью, также разделено на отсеки B соответствии с количеством отсеков рабочей камеры и снабжено форсунками для дополнительного ввода одного из компонентов смеси во

15 все или часть отсеков рабочей камеры.

2. Установка по п. 1, отличающаяся тем, что, с целью обеспечения компактности установки, ось вращения карусели выполнена полой для циркуляции паро-воздушной смеси.

20 3. Установка по п. 1, отличающаяся тем, что устройство для подачи наро-воздушной смеси в отсеки рабочей камеры представляет собой камеру, верх которой служит поддоном для сбора конденсата, а основание выполнено

25 наклонным для отвода его излишков.
