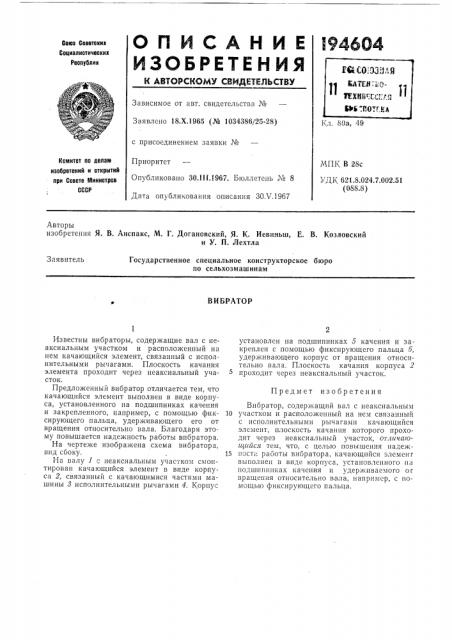

l946O4

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.Х.1965 (№ 1034386/25-28) Кл. 80а, 49 с присоединением заявки №

Приоритет

Опубликовано 30.11 1967. Бюллетень N 8

Дата опубликования описания 30. Ч.1967

Комитет по делам иао0ретеиий и открытий при Совете Мииистрае

СССР

МП&; В 28с

УД К 621.8.024.7.002,51 (088.81

Авторы изобретения Я. В, Анспакс, М. Г. Догановский, Я. К. Иевиньш, Е. В. Козловский и У. П. Лехтла

Государственное специальное конструкторское бюро по сельхозмашинам

Заявитель

ВИБРАТОР

Предмет изобретения

Известны вибраторы, содержащие вал с неаксиальным участком и расположенный на нем качающийся элемент, связанный с исполнительными рычагами. Плоскость качания элемента проходит через неаксиальный участок.

Предложенный вибратор отличается тем, что качающийся элемент выполнен в виде корпуса, установленного на подшипниках качения и закрепленного, например, с помощью фиксирующего пальца, удерживающего его от вращения относительно вала. Благодаря этому повышается надежность работы вибратора.

На чертеже изображена схема вибратора, вид сбоку.

На валу 1 с иеаксиальным участком смонтирован качающийся элемент в виде корпуса 2, связанный с качающимися частями машины 8 исполнительными рычагами 4. Корпус установлен на подшипниках 5 качения и за. креплсн с помощью фиксирующего пальца 5, удерживающего корпус от вращения относительно вала. Плоскость качания корпуса 2 проходит через неаксиальный участок.

Вибратор, содержащий вал с неаксиальным

10 участком и расположенный на нем связанный с исполнительными рычагами качающийся элемент, плоскость качания которого проходит через неаксиальный участок, от.има ои1айся тем, что, с целью повышения надеж15 иост. работы вибратора, качающийся элемент выполнен в виде корпуса, установленного иа подшшшиках качения и удерживаемого ог вращения относительно вала, например, с помощью фиксирующего пальца.

194604

Заказ 1388/8 Тираж 535 По тиисиое

ЦНИИП1Л Комитета по делам изобретений и открь|тий при Совете Министров СССР

Москва, Центр, IIp. Серова, д. 4

Типография, пр, Сапунова, 2

Составитель А. Ионова

Рсдактор Т. А. Рыбалова Техрсд Т, П. Курилко

Корректоры: Е, Ф. Полионова и Е. Г. Кочанова
