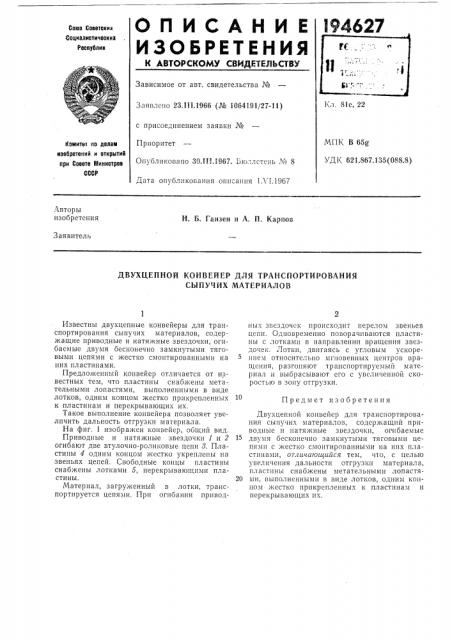

О П И С А Н И Е lcm 4627

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советским

Социалистическиа

Республик

Зависимое от авт. свидетельства №

Кл. 81е, 22

Заявлено 23.111.1966 (№ 1064191/27-11) с присоединением заявки №

Приоритет

Опубликовано 30.1Н.1967. Гиоллстснь ¹ 8

МПК В 65g

УДК 621.867.135(088.8) Комитет ло делам изобретений и открытиЯ при Совете Министров

СССР

Дата опубликования описания 1Л I.1967

Авторы изобретения

Н. Б. Ганзен и А. П. Карпов

Заявитель

ДВУХЦЕПНОЙ КОНВЕЙЕР ДЛЯ ТРАНСПОРТИРОВАНИЯ

СЫПУЧИХ МАТЕРИАЛОВ

Предмет изобретения

Известны двухцепные конвейеры для транспортирования сыпучих материалов, содержащие приводные и натяжные звездочки, огибаемые двумя бесконечно замкнутыми тяговыми цепями с жестко смонтированными на них пластинами.

Предложенный конвейер отличается от и:вестных тем, что пластины снаожены метательными лопастями, выполненными в виде лотков, одним концом жестко прикрепленных к пластинам и перекрывающих их.

Такое выполнение конвейера позволяет увеличить дальность отгрузки материала.

На фиг. 1 изображен конвейер, общий вид.

Приводные и натяжные звездочки 1 и 2 огибают две втулочно-роликовые цепи 8. Пластины 4 одним концом жестко укреплены на звеньях цепей. Свободные концы пластины снабжены лотками 5, перекрывающими пластины.

Материал, загруженный в лотки, транспортируется цепями. При огибании приводных звездочек происходит перелом звеньев цепи. Одновременно поворачиваются пластины с лотками в направлении вращения звездочек. Лотки, двигаясь с угловым ускорением относительно мгновенных центров вращения, разгоняют 1ранспортируемый материал и выбрасывают его с увеличенной скоростью в зону отгрузки.

Двухцепной конвейер для транспортирования сыпучих материалов, содержащий приводные и натяжные звездочки, огибаемые

15 двумя бесконечно замкнутыми тяговыми цепями с жестко смонтированными на ннх пластинами, отличающийся тем, что, с целью увеличения дальности отгрузки материала, пластины снабжены метательными лопастя20 ми, выполненными в виде лотков, одним концом жестко прикрепленных к пластинам н пер е кр ы в а ющих их.

194627

Редактор В. Торопова

Заказ 1471/9 Тираж 535 Подписпое

ЦН1ЛИПИ 1(омитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Ссрова, д. 4

Типография, пр. Сапунова, д. 2

Составитель Л. П, Багина

Текрсд Т. П. Курилко

1(орректоры: О. Б. Тюрина и Л. В. Наделяева
