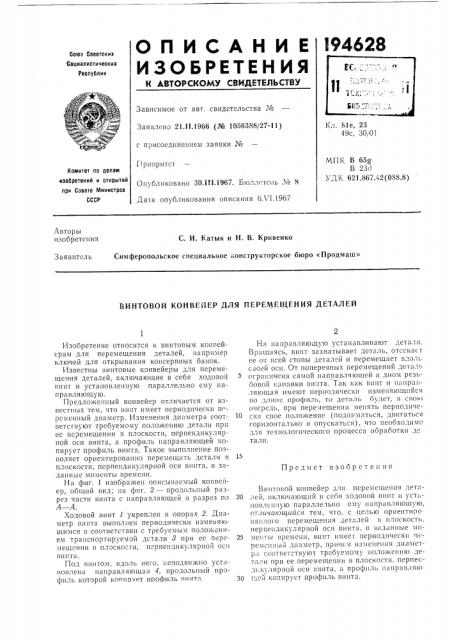

ОПИСАН И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 21.11.1966 (№ 1056388/27-11) Кл. 81е, 23
49с, 30>01 с присоединеиием заявки №
МП1<, В 65g
В 23с1
УДК 621.867.42(088.8) (!риоритст
Опубликовано 30.111.1967. Бюллетень № 8
Дата опубликования описания бХ1.1967
Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
С. И. Катык и Н. В. Кривенко
Симферопольское специальное конструкторское бюро «Продмаш»
Заявитель
ВИНТОВОЙ КОНВЕЙЕР ДЛЯ ПЕРЕМЕЩЕНИЯ ДЕТАЛЕЙ
Предмет изобрс Tåil iiÿ
Изобретение относится к винтовым конвейерам для перемещения деталей, например ключей для открывания консервных банок.
Известны винтовые конвейеры для перемещения деталей, включающие в сеоя ходовой винт и установленную параллельно ему направляющую.
Предло>кепный конвейер отличается от известных тем, что винт имеет периодически прсменный диаметр. Изменения диаметра соответствуют требуемому поло>ксиию детали прп ее перемещении в плоскости, перпендикулярной оси винта, а профиль направляющей копирует профиль винта. Такое выполнение позволяет ориентироваппо перемещать детали в плоскости, перпендикулярной оси винта, в задаииые моменты времени.
На фиг. 1 изображен описываемый конвейер, общий вид; па фиг. 2 — продолыпяй разрез части винта с направляющей и разрез по
А — А.
Ходовой винт 1 укреплен в опорах 2. Диаметр винта выполнен периодически изменяющимся в соответствии с требуемым положением транспортируемой дстали 8 при ес перемещении в плоскосги, перпендикулярной осп винта.
Под винтом, вдоль него, неподвижно установлена направляющая 4, продольный профиль которой копипчет просЬиль пиита.
На направляю цую устанавливают детали.
Вращаясь, винт захватывает деталь, отсскасг ее ur всей стопы деталей и перемещает вдоль своей оси. От поперечных перемещений деталь ограппчеиа самой направляющей и дном резьбовой канавки випта. Так как винт и паправ,тяющая имеют периодически изменяющийся по длиие профиль, то деталь будет, в свои> очередь, при перемещении меиять периодпче10 скп свое положение (подниматься, двигаться горизонтально и опускаться), что необходимс для технологического процесса обработки де тали.
Винтовой конвейер для псремещепия дет»20 лей, включающий в сеоя ходовой ви п и устьповлеппую параллельно ему паправляющую, отличагощийся тем, что, с целью ориеитиро ваппого перемещения деталей в плоскости, перпендикулярной оси винта, в заданные мо25 меиты времеви, винт имеет периодически IL рсмс п ый диаметр, причем изменения диаметра соответствуют требуемому поло>кению детали при ее перемещении в плоскости. перпеид;,кулярпой оси пиита, а профиль паправляю30 .цсй копир"ет профиль винта.
194628
Фиг 1
4- A
Фиг 8
