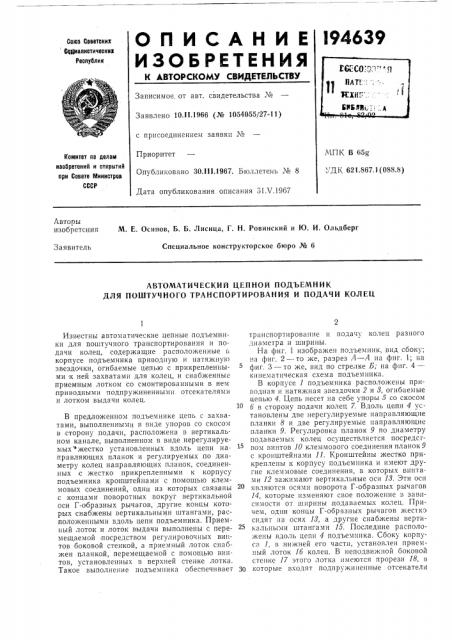

ОПИСАНИЕ 194639

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сб11иалистических

Республик

Загисимое, от авт. свидетельства №

Заявлено 10,II.1966 (№ 1054055/27-11) с присоединением заявки ¹

Приоритет

Опубликовано ЗО.III.1967. Бюллетень № 8

Дата опубликования описания 31 V.1967

МПК В 65g . ДК, 621.867.1(088.8) Комитет по делам изобретений и открытий при Совете Мииистрав

СССР

Авторы изобретения

М. Е. Осипов, Б. Б. Лисица, Г. Н. Ровинский и Ю. И. Ольдберг

Специальное конструкторское бюро ¹ 6

Заявитель

АВ1ОМАТИЧЕСКИЙ ЦЕПНОЙ ПОДЪЕМНИК

ДЛЯ ПОШТУЧНОГО ТРАНСПОРТИРОВАНИЯ И ПОДАЧИ КОЛЕП, Известны автоматические цепные подъемники для поштучного транспортирования и подачи колец, содержащие расположенные ь корпусе подъемника приводную и натяжную звездочки, огибаемые цепью с прикрепленными к ней захватами для колец, и снабженные приемным лотком со смонтированными в нем приводными подпружиненными отсекателями и лотком выдачи колец.

В предложенном подъемнике цепь с захватами, выполненными в виде упоров со скосом в сторону подачи, расположена в вертикальном канале, выполненном в виде нерегулируемых жестко установленных вдоль цепи направляющих планок и регулируемых по диаметру колец направляющих планок, соединенных с жестко прикрепленными к корпусу подъемника кронштейнами с помощью клеммовых соединений, одни из которых связаны с концами поворотных вокруг вертикальной оси Г-образных рычагов, другие концы которых снабжены вертикальными штангами, расположенными вдоль цепи подъемника. Приемный лоток и лоток выдачи выполнены с перемещаемой посредством регулировочных винтов боковой стенкой, а приемный лоток снабжен планкой, перемещаемой с помощью винтов, установленных в верхней стенке лотка.

Такое выполнение подъемника обеспечивает транспортирование и подачу колец разного диаметра и ширины, На фиг, 1 изображен подъемник, вид сбоку; на фиг. 2 — то же, разрез Л вЂ” А на фиг. 1; на фиг. 3 — то же, вид по стре ; на фиг. 4— кинематическая схема подъемника.

В корпусе 1 подъемника расположены приводная и натяжная звездочки 2 и 8, огибаемые цепью 4. Цепь несет на себе упоры 5 со скосом

6 в сторону подачи колец 7. Вдоль цепи 4 установлены две нерегулируемые направляющие планки 8 и две регулируемые направляющие планки 9. Регулировка планок 9 по диаметру подаваемых колец осуществляется посредсгвом винтов 10 клеммового соединения планок 9 с кронштейнами 11. Кронштейны жестко прикреплены к корпусу подъемника и имеют другие клеммовые соединения, в которых винтами 12 зажимают вертикальные оси 18. Эти оси являются осями поворота Г-образных рычагов

14, которые изменяют свое положение в зависимости от ширины подаваемых колец. Причем, одни концы Г-образных рычагов жестко сидят на осях 18, а другие снабжены вертикальными штангами 15. Последние расположены вдоль цепи 4 подъемника. Сбоку корпуса 1, в нижней его части, установлен приемный лоток !б колец. В неподвижной боковой стенке 17 этого лотка имеются прорези 18, и

30 которые входят подпружиненные отсекатели

194639

19 и 20. Каждый из отсекателей приводится ь действие посредством кулачков 21 и 22, сидящих на одном валу. с натяжной звездочкой 8.

На верхней стенке 28 латка 16 установлены винты 24, регулирующие положение планки 26 в зависимости от ширины подаваемого кольца.

Кроме того, лоток 16 имеет подвижную боковую стенку 26. Последняя перемещается на резьбе с помощью винтов 27. В верхней части корпуса подъемника смонтирован лоток 28 выдачи, который также имеет одну неподвижнук боковую стенку 29, а другую подвижную стенку 80, перемещаемую посредством винтов 31.

Работа подъемника осуществляется следуюгцнм образом: кольца 7 подаются в приемный лоток 16, установленный с наклоном в сторону подачи. Скатываясь по наклонной поверхност 1 дннша лотка, кольца отсекаются поштучно отсекателямн 19 и 20, действующими поочередно от кулачков 21 и 22. Пройдя отсекатели. каждое кольцо скатывается на скос 6 упора 5 до стопорной планки 32. Цепь 4 подъемника поднимет упор 6 с кольцом вверх в лоток выдачи 28.

Предмет изобретения

1. Автоматический цепной подъемник для поштучного транспортирования и подачи колец, содержащий расположенные в корпусе подъемника приводную и натяжную звездочки, огибаемые цепью с,прикрепленными к ней захватами для колец, и снабженный приемным лотком со смонтированными в нем приводными подпружиненными отсекателями и лотком выдачи колец, отличающийся тем, что, с целью транспортирования колец разного диаметра и ширины, цепь с захватами, выполнен10 ными в виде упоров со скосом в сторону подачи, расположена в вертикальном канале, выполненном в виде нерегулируемых жестко востановленных вдоль цепи направляющих планок и регулируемых по диаметру колец направляюгцих планок, соединенных с жестко прикрепленными к корпусу подъемника кронштейнами с помощью клеммовых соединений, одни из которых связаны с концами поворотных вокруг вертикальной оси Г-образных ры О чагов, другие концы которых снабжены вертикальными штангами, расположенными вдоль пепи подъемника.

2. Подъемник по и. 1, отличающийся тем, что приемный лоток и лоток выдачи выполнены с перемещаемой посредством регулировочцых винтов боковой стенкой, а приемный лоток снабжен планкой, перемещаемой с помощью винтов, установленных в верхней стенке лотка.

194639

Фиг. Ф
