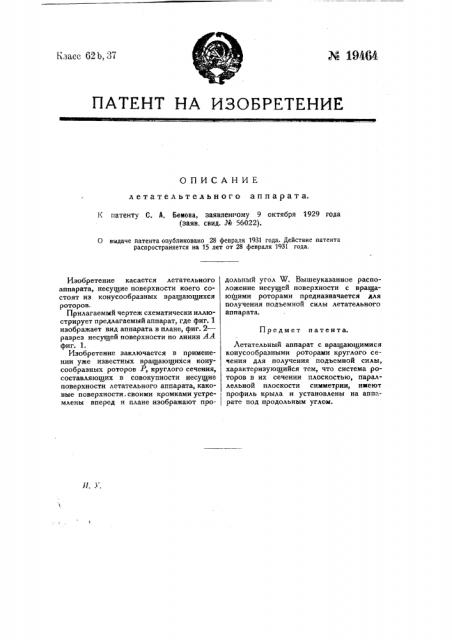

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ л е тате л ьт ел ьн о г î ап и ар а т а.

К патенту С, А. Беиова, заявленному 9 октября 1929 года (заяв. свид. J4 5á022).

О выдаче патента опубликовано 28 февраля 1931 года. Действие патента распространяется иа 15 лет от 28 февраля 1931 года.

Предмет патента.

Д. 1

Изобретение касается летательного аппарата, несущие поверхности коего состоят из конусообразных вращающихся роторов.

Прилагаемый чертеж схематически иллюстрирует предлагаемый аппарат, где фиг. 1 изображает вид аппарата в плане, фиг. 2— разрез несущей поверхности по линии АА фиг. 1.

Изобретение заключается в применении уже известных вращающихся конусообразных роторов Р, круглого сечения, составляющих в совокупности несущие поверхности летательного аппарата, каковые поверхности, своими кромками устремлены вперед и плане изображают продольный угол У. Вышеуказанное расположение несущей поверхности с вращающими роторами предназначается для получения подъемной силы летательного аппарата.

Летательный аппарат с вращающимися конусообразными роторами круглого сечения для получения подъемной силы, характеризующийся тем, что система роторов в их сечении плоскостью, параллельной плоскости симметрии, имеют профиль крыла и установлены на апнарате под продольным углом.
