Жаккардовая машина с игольным аппаратом

Жаккардовая машина с игольным аппаратом

Иллюстрации

Показать все

Реферат

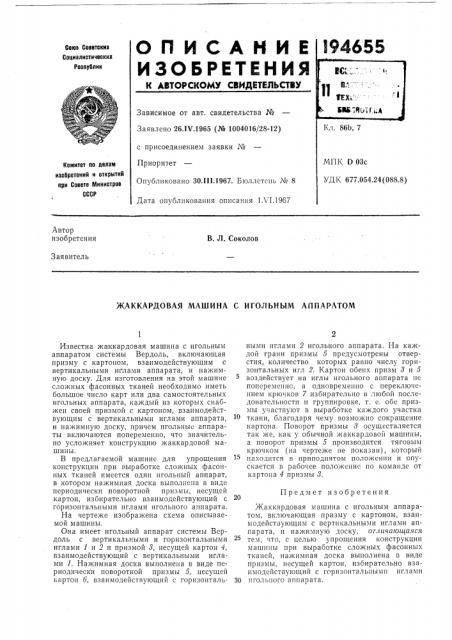

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.IV.1965 (№ 1004016/28-12) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано ЗО.III.1967. Бюллетень № 8

Дата опубликования описания 1 VI.19á7

Автор изобретения

В. Л. Соколов

Заявитель

ЖАККАРДОВАЯ МАШИНА С ИГОЛЬНЫМ АППАРАТОМ

Известна жаккардовая машина с игольным аппаратом системы Вердоль, включающая призму с картоном, взаимодействующим с вертикальными иглами аппарата, и на>кимную доску. Для изготовления на этой машине сложных фасонных тканей необходимо иметь большое число карт или два самостоятельных игольных аппарата, каждый из которых снаб>кен своей призмой с картоном, взаимодействующим с вертикальными иглами аппарата, и нажимную доску, причем игольные аппараты включаются попеременно, что значительно усложняет конструкцию жаккардовой машины.

В предлагаемой машине для упрощения конструкции при выработке сложных фасонных тканей имеется один игольный аппарат, в котором нажимная доска выполнена в виде периодически поворотной призмы, несущей картон, избирательно взаимодействующий с горизонтальными иглами игольного аппарата.

На чертеже изображена схема описываемой машины.

Она имеет игольный аппарат системы Вердоль с вертикальными и горизонтальными иглами 1 и 2 и призмой 8, несущей картон 4, взаимодействующий с вертикальными иглами 1. Нажимная доска выполнена в виде периодически поворотной призмы 5, несущей картон б, взаимодействующий с горизонтальными иглами 2 игольного аппарата. На каждой грани призмы 5 предусмотрены отверстия, количество которых равно числу горизонтальных игл 2. Картон обеих призм 8 и 5 воздействует на иглы игольного аппарата не попеременно, а одновременно с переключением крючков 7 избирательно в любой последовательности н группировке, т. е. обе призмы участвуют в выработке каждого участка ткани, благодаря чему возможно сокращение картона. Поворот призмы 8 осуществляется так же, как у обычной жаккардовой машины, а поворот призмы 5 производится тяговым крючком (на чертеже не показан), который находится в приподнятом положении и опускается в рабочее поло>кение по команде от картона 4 призмы 8.

Предмет изобретения

5Каккардовая машина с игольчым аппаратом, включающая призму с картоном, взаимодействующим с вертикальными иглами аппарата, и на>кимную доску, отличающаяся тем, что, с целью упрощения конструкции машины при выработке сложных фасонных тканей, нажимная доска выполнена в виде призмы, несущей картон, избирательно взаимодействующий с горизонтальнымн иглами

30 игольного аппарата.
