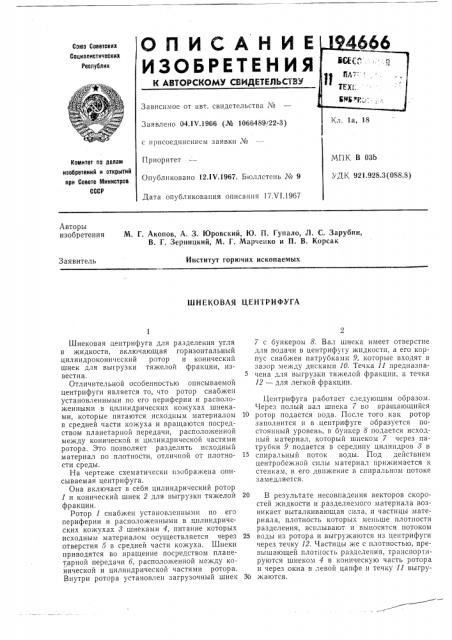

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04. I V.1966 (№ 1066489!22-3) с присоединением заявки №

МПК В 03Ь

УДК 921,928.3(088.8) Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 121Ч.1967. Бюллетень № 9

Дата опубликования описания 17.VI.1967

Авторы изобретения

М. Г. Акопов, А, 3, Юровский, Ю. Г1. Гупало, Д. С. Зарубин, В. Г, Зерницкий, М. Г. Марченко и П. В. Корсак

Институт горючих ископаемых

Заявитель

1Б Н Е КО ВАЯ ЦЕНТРИФУГА

Шнековая центрифуга для разделения угля в жидкости, включающая горизонтальный цилиндроконнческий ротор и конический шнек для выгрузки тяжелой фракции, известна.

Отличительной особенностью описываемой центрифуги является то, что ротор снабжен установленными по его периферии и расположенными в цилиндрических кожухах шнеками, которые питаются исходным материалом в средней части кожуха и вращаются посредством планетарной передачи, расположенной между конической и цилиндрической частями ротора. Это позволяет разделять исходный материал по плотности, отличной от плотности среды.

На чертеже схематически изображена описываемая центрифуга.

Она включает в себя цилиндрический ротор

1 и конический шнек 2 для выгрузки тяжелой фракции.

Ротор 1 снабжен установленными по его периферии и расположенными в цилиндрических кожухах 8 шнеками 4, питание которых исходным материалом осуществляется через отверстия 5 в средней части кожуха. Шнеки приводятся во вращение посредством планетарной передачи б, расположенной между койической и цилиндрической частями ротора.

Внутри ротора установлен загрузочный шнек

7 с бункером 8. Вал шнека имеет отверстие для подачи в центрифугу жидкости, а его корпус снабжен патрубкамн 9, которые входят в зазор между дисками 10. Течка 11 предназначена для выгрузки тяжелой фракции, а течка

12 — для легкой фракции.

Центрифуга работает следующим образом.

Через полый вал шнека 7 во вращающийся

10 ротор подается вода. После того как ротор заполнится и в центрифуге образуется постоянный уровень, в бункер 8 подается исходный материал, который шнеком 7 через патрубки 9 подается в середину цилиндров 3 в

15 спиральный поток воды. Под действием центробежной силы материал прижимается к стенкам, и его движение в спиральном потоке замедляется.

20 В результате несовпадения векторов скоростей жидкости и разделяемого материала возникает выталкивающая сила, и частицы материала, плотность которых меньше плотности разделения, всплывают и выносятся потоком

25 воды из ротора и выгружаются из центрифуги через течку 12. Частицы же с плотностью, превышающей плотность разделения, транспортируются шнеком 4 в коническую часть ротора и через окна в левой цапфе и течку 11 выгру30 ж а ются.

194666

2 1 3 4 5 т2

11 6 Ю У

Составитель М. Калугина

Редактор T. Н. Каранова Текред T. П. Курилко

Коррекгоры: М, П. Ромашова и Е. Ф. Полионова

Заказ 174112 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров ССГП

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2. 3.

Предмет, - изобретения

Шнековая центрифуга для разделения угля в жидкости, включающая горизонтальный цпгп1ндрнческ и ротор и коуический шнек для выгрузки тяжелой фракции, отлича(ощаяся тем, что,.с целью разделения материала по плотности, отличной от йлотности среды, ротор снабжен установленными по его периферии и расположенными в цилиндрических кожухах шнеками, питаемыми исходным материалом через отверстия в средней части кожу5 ха и вращаемыми посредством планетарной передачи, расположенной между конической и цилиндрической частями ротора.
