Реферат



194692

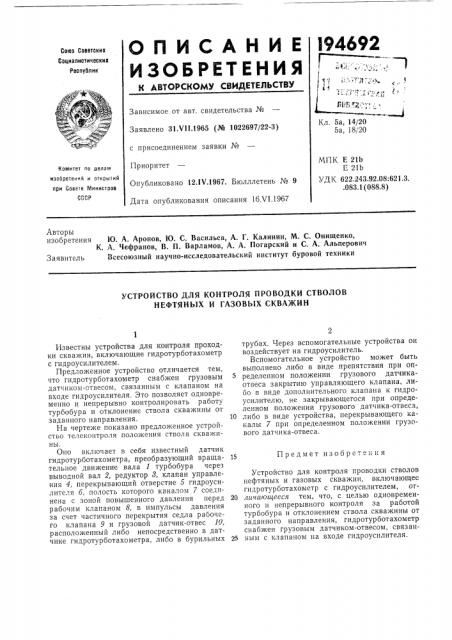

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кч 5а 14/20

5а, 18/20

Заявлено 31.V11.1965 (№ 1022697/22-3) с присоединением заявки №

Приоритет

Опубликовано 121 т/.1967. Бюлллетень № 9

Дата опубликования описания 16.VI.1967

МПК Е 21Ь

Е 2lb

УД К 622,243.92.08:621,3.

083 1(088 8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Ю. А. Аронов, Ю. С. Васильев, А. Г. Калинин, М. С. Онищенко, К, А. Чефранов, В. H. Варламов, А. А. Погарский и С. А. Альперович

Всесоюзный научно-исследовательский институт буровой техники

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОВОДКИ СТВОЛОВ

НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН

15 Предмет изобре-.åí ия

Известны устройства для контроля проходки скважин, включающие гидротурботахометр с гидроусилителем.

Предложенное устройство отличается тем, что гидротурботахометр снабжен грузовым датчиком-отвесом, связанным с клапаном на входе гидроусилителя. Это позволяет одновременно и непрерывно контролировать работу турбобура и отклонение ствола скважины от заданного направления.

На чертеже показано предложенное устройство телеко ITpo;IB положения ствола скважины.

Оно включает в себя известный датчик гидротурботахометра, преобразующий вращательное движение вала 1 турбобура через выводной вал 2, редуктор 8, клапан управления 4, перекрывающий отверстие 5 гидроусилителя б, полость которого каналом 7 соединена с зоной повышенного давления перед рабочим клапаном 8, в импульсы давления за счет частичного перекрытия седла рабочего клапана 9 и грузовой датчик-отвес 10, расположенный либо непосредственно в датчике гидротурботахометра, либо в бурильных трубах. Через вспомогательные устройства он воздействует на гидроусилитель.

Вспомогательное устройство может быть выполнено либо в виде препятствия при определ енном положении грузового датчикаотвеса закрытию управляющего клапана, лиоо в виде дополнительного клапана к гидроусилителю, не закрывающегося при определенном положении грузового датчика-отвеса, 10 либо в виде устройства, перекрывающего каналы 7 при определенном положении грузового датчика-отвеса.

Устройство для контроля проводки стволов нефтяных и газовых скважин, включающее гидротурботахометр с гидроусилителем, от20 лачающееся тем, что, с целью одновременного и непрерывного контроля за работой турбобура и отклонением ствола скважины от заданного направления, гидротурботахометр снабжен грузовым датчиком-отвесом, связан25 кым с клапаном на входе гидроусплителя.

194692

Составитель И. Титова

Редактор Т. Каранова

Техред T. П. Курилко

Корректоры: М. П. Ромашова и Г. Е. Опарина

Типография, пр. Сапунова, 2

Заказ 1733/2 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
