Реферат

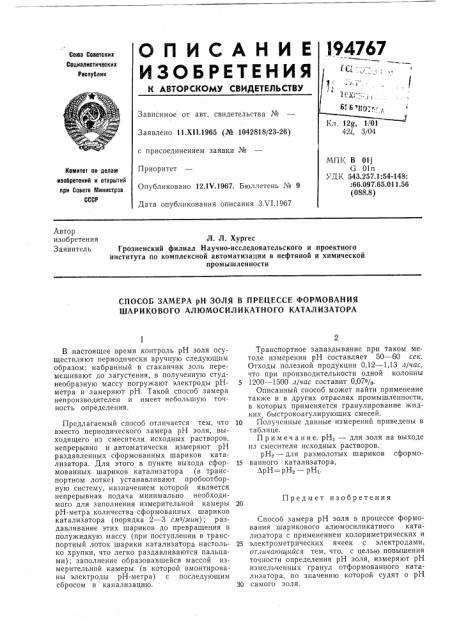

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союв Советских

Социалистических

Респу0лик

Зависимое от авт. свидетельства №

Заявлено 11,X11,1965 (№ 1042818/23-26) с присоединением заявки №

Приоритет

МПК В Olj тт О l u

УДК 543.257.1:54-148:

:66.097.65.011.56 (088.8) Комитет по делам изобретений и открытии при Совете Министров

СССР

Опубликовано 12.1V.1967. Бюллетень № 9

Дата опубликования описания ЗХ1.1967

Автор изобретения

Заявитель

Л. Л. Xyprec

Грозненский филиал Научно-исследовательского и проектного института по комплексной автоматизации в нефтяной и химической промышленности

СПОСОБ ЗАМЕРА рН ЗОЛЯ В ПРЕЦЕССЕ ФОРМОВАНИЯ

ШАРИКОВОГО АЛЮМОСИЛИКАТНОГО КАТАЛИЗАТОРА

В настоящее время контроль рн золя осуществляют периодически вручную следующим образом: набранный в стаканчик золь перемешивают до загустения, в полученную студнеобразную массу погружают электроды рнметра и замеряют рн. Такой способ замера непроизводителен и имеет небольшую точность определения.

Транспортное запаздывание при таком методе измерения рн составляет 50 — 60 сек.

Отходы полезной продукции 0,12 — 1,13 л/час, что при производительности одной колонны

5 1200 †15 л/час составит 0,07%.

Описанный способ может найти применение также и в других отраслях промышленности, в которых применяется гранулирование жидких быстрокоагулирующих смесей.

l0 Полученные данные измерений приведены в таблице.

П р и м е ч а н и е. рнт — для золя на выходе из смесителя исходных растворов. рнв — для размолотых шариков сформо15 ванного катализатора, урн = рн — рн,.

Предлагаемый способ отличается тем, что вместо периодического замера рН золя, выходящего из смесителя исходных растворов, непрерывно и автоматически измеряют рн раздавленных сформованных шариков катализатора. Для этого в пункте выхода сформованных шариков катализатора (в транспортном лотке) устанавливают пробоотборную систему, назначением которой является непрерывная подача минимально необходимого для заполнения измерительной камеры рн-метра количества сформованных шариков катализатора (порядка 2 — 3 см:у),кин); раздавливание этих шариков до превращения в полужидкую массу (при поступлении в транспортный лоток шарики катализатора настолько хрупки, что легко раздавливаются пальцами); заполнение образовавшейся массой измерительной камеры (в которой вмонтированы электроды рн-метра) с последующим сбросом в канализацию.

Предмет изобретения

Способ замера рн золя в процессе формования шарикового алюмосиликатного катализатора с применением колориметрических и

25 электрометрических ячеек с электродами, отличающийся тем, что, с целью повышения точности определения рн золя, измеряют рН измельченных гранул отформованного катализатора, по значению которой судят î рН

30 самого золя.

194767

Замер рн

7,9

7,77

7,4

8,1

8,02

7,8

7,9

8,0

8,18 рН, 7,9

7,9

7,52

8,2

8,15

8,2

8,05

8,4

8,05 рН, 0,15

0,1

0,1З

0,12

0,15

0,18

0,1

0,22

0,15 йрН

Опечатка колонка строка напечатано следует читать

2 3 продукции 0,12 — 1,13 л/час продукции 0,12 — 1,18 л/час
