Способ получения кремнеземных пористых волокон
Иллюстрации
Реферат

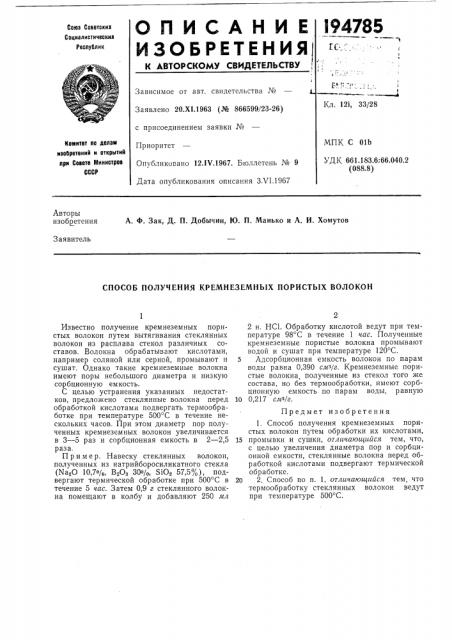

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Ресоублик
Зависимое от авт. свидетельства №
12i, 33/28
Заявлено 20.Х|.1963 (№ 866599/23-26) с присоединением заявки ¹
Приоритет
Опубликовано 121Ч.1967. Бюллетень № 9
Дата опубликования описания З.VI.1967
К С 01Ь 661.183.6;66,040.2 (088.8) Комитет ос делам изооретений и открытий при Совете тлииистров
СССР
Авторы изобретения
А. Ф. Зак, Д. П. Добычин, Ю. П. Маиько и А. И. Хомутов
Заявитель
СПОСОБ ПОЛУЧЕНИЯ КРЕМНЕЗЕМНЪ|Х ПОРИСТЫХ ВОЛОКОН
Известно получение крем неземных пористых волокон путем вытягивания стеклянных волокон из расплава стекол различных составов. Волокна обрабатывают кислотами, например соляной или серной, промывают и сушат. Однако такие кремнеземные волокна имеют поры небольшого диаметра и низкую сор бционную емкость.
С целью устранения указанных недостатков, предложено стеклянные волокна перед обработкой кислотами подвергать термообработке при температуре 500 С в течение нескольких часов. При этом диаметр пор полученных кремнеземных волокон увеличивается в 3 — 5 раз и сорбционная емкость в 2 — 2,5 раза.
Пример. Навеску стеклянных волокон, полученных из натрийборосиликатного стекла (Na2O 10,7%, ВсОз 30%, Si02 57,5%), подвергают термической обработке при 500 С в течение 5 час. Затем 0,9 г стеклянного волокна помещают в колбу и добавляют 250 лл
2 н. НС1. Обработку кислотой ведут при температуре 98 С в течение 1 час. Полученные кремнеземные пористые волокна промывают водой и сушат при температуре 120 С.
5 Адсорбционная емкость волокон по парам воды равна 0,390 смз/г. Кремнеземные пористые волокна полученные из стекол того же состава, но без термообработки, имеют сорбционную емкость по парам воды, равную
10 0,217 слез/г.
Предмет изобретения
1. Способ получения кремнеземных пористых волокон путем обработки их кислотами, 15 промывки и сушки, отличающийся тем, что, с целью увеличения диаметра пор и сорбционной емкости, стеклянные волокна перед обработкой кислотами подвергают термической обработке.
20 2. Способ по и. 1, отличающийся тем, что термообработку стеклянных волокон ведут при температуре 500 С.
