.1.94860

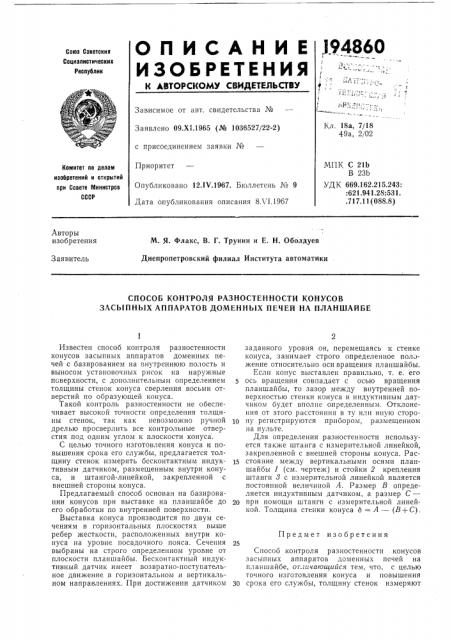

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 18а, 7/18

49а, 2/02

Заявлено 09.Х1.1965 (№ 1036527/22-2) с присоединением заявки №

МПК С 21b

В 23b

УДК 669.162,215.243:

:621.941.28:531. .717.11 (088.8) Приоритет

Опубликовано 12.1Ч.1967. Бюллетень ¹ 9

Дата опубликования описания 8 Ч1.1967

Комитет по делам изобретений и открытий при Совете Мииистрав

СССР

М. Я. Флакс, В. Г. Трунин и Е. Н. Оболдуев

Днепропетровский филиал Института автоматики

Авторы изобретения

Заявитель

СПОСОБ КОНТРОЛЯ РАЗНОСТЕННОСТИ КОНУСОВ

ЗАСЬ!ПНЫХ АППАРАТОВ ДОМЕННЫХ ПЕЧЕЙ НА ПЛАНШАЙБЕ

Предмет изобретения

Известен способ контроля разностенности конусов засыпных аппаратов доменных печей с базированием на внутреннюю полость и выносом установочных рисок на наружные поверхности, с дополнительным определением толщины стенок конуса сверления восьми отверстий по образующей конуса.

Такой контроль разностенности не обеспечивает высокой точности определения толщины стенок, так как невозможно ручной дрелью просверлить все контрольные отверстия под одним углом к плоскости конуса.

С целью точного изготовления конуса и повышения срока его службы, предлагается толщину стенок измерять бесконтактным индуктивным датчиком, размещенным внутри конуса, и штангой-линейкой, закрепленной с внешней стороны конуса, Предлагаемый способ основан на базировании конусов при выставке на планшайбе до его обработки по внутренней поверхности.

Выставка конуса производится по двум сечениям в горизонтальных плоскостях выше ребер жесткости, расположенных внутри конуса на уровне посадочного пояса. Сечения выбраны на строго определенном уровне от плоскости планшайбы. Бесконтактный индуктивный датчик имеет возвратно-поступательное движение в горизонтальном и вертикальном направлениях. При достижении датчиком заданного уровня он, перемещаясь к стенке конуса, занимает строго определенное положение относительно оси вращения планшайбы.

Если конус выставлен правильно, т. е. его ось вращения совпадает с осью вращения планшайбы, то зазор между внутренней поверхностью стенки конуса и индуктивным датчиком будет вполне определенным. Отклонения от этого расстояния в ту или иную сторону регистрируются прибором, размещенном на пульте.

Для определения разностенности используется также штанга с измерительной линейкой, закрепленной с внешней стороны конуса. Рас15 стояние между вертикальными осями планшайбы 1 (см. чертеж) и стойки 2 крепления штанги 8 с измерительной линейкой является постоянной величиной А. Размер В определяется индуктивным датчиком, а размер С—

2р при помощи штанги с измерительной линейкой. Толщина стенки конуса б = А — (В+С).

Способ контроля разностенности конусов засыпных аппаратов доменных печей на планшайбе, от.шеающийся тем, что, с целью точного изготовления конуса и повышения

30 срока его службы, толщину стенок измеряют., t

"1, 111 3 ° бесконтактным индуктивным датчиком, размещенным внутри кднуса,- и штангой-линей194860 кой, установленной с внешней стороны конуса.
