Затвор шиберного типа

Затвор шиберного типа

Иллюстрации

Показать все

Реферат

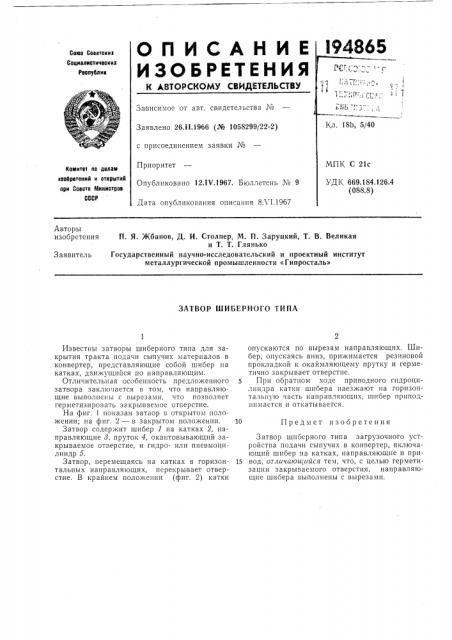

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз Соеетокит

Социалиетичеониа

Реооублии

Зависимое от авт. свидетельства ¹

Заявлено 26.I 1.1966 (№ 1058299/22-2) с присоединением заявки №

Приоритет

Опубликовано 12.IV.1967. Бюллетень ¹ 9

Дата опубликования описания 8Л I.1967

Комитет оо делам неооретеиий и открытий ори Соеете Миииотрое

СССР

26.4

Авторы изобретения

П. Я. Жбанов, Д. И. Столпер, М. П. Заруцкий, Т. В. Великая и T. T. Гляньхо

Государственный научно-исследовательский и проектный институт металлургической промышленности «Гипросталь»

Заявитель

ЗАТВОР ШИБЕРНОГО ТИПА

Известны затворы шиберного типа для закрытия тракта подачи сыпучих материалов в конвертер, представляющие собой шибер на катках, движущийся по направляющим.

Отличительная особенность предложенного затвора заключается в том, что направляющие выполнены с вырезами, что позволяет герметизировать закрываемое отверстие.

На фиг. 1 показан затвор в открытом положении; на фиг. 2 — в закрытом поло>кении.

Затвор содер>кит шибер 1 на катках 2, направляющие >, пруток 4, окаптовывающнй закрываемое отверстие, и гидро- или пневмоцилиндр 5.

Затвор, перемещаясь на катках в горизонтальных направляющих, перекрывает отверстие. В крайнем положении (фиг. 2) катки опускаются по вырезам направляющих. Шибер, опускаясь вниз, прижимается резиновой прокладкой к окаймляющему прутку и герметично закрывает отверстие.

При обратном ходе приводного гидроцнлиндра катки шибера наезжают на горизонтальную часть направляющих, шнбер приподнимается и откатывается.

10 Предмет изобретения

Затвор шиберного типа загрузочного устройства подачи сыпучих в конвертер, включающий шнбер на катках, направляющие и при15 вод, отличаюцайся тем, что, с целью герметизации закрываемого отверстия, направляющие шибера выполнены с вырезами.

194865

Заказ 1669/7 Тираж 335 Подписное

ЦНИИПИ Комитета i о делам изооре ен и открытий прн Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель Р. С, Довгучиц

Редактор Н. Корченко Техред Т. П. Курилко

Корректоры: О. Б. Тюрина и Е. Г. Кочанова
