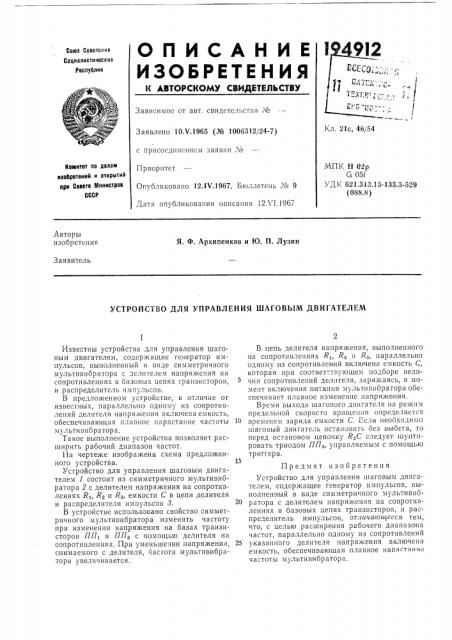

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Coma Советских

Социалистически»

Республик

Зависимое от авт. свидетельства .%

Кл. 21с, 46/54

Заявлено )ОХ.)965 (№ 1006312/24-7) с присоединением заявки М

Приоритет

Опубликовано 12.)V.1967. Бюллетень ¹ 9

Дата опубликования описания 12Х1.1967

Косситет по делам иаобретений и открытий при Совете Министров

СССР

МПК Н 02р

G 05( Д1 . 621.313.13-)33,3 529 (088.8

Авторы изобретения

Я. Ф. Архипенков и Ю. П. Лузин

Заявитель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ШАГОВЫМ ДВИГАТЕЛЕМ

Известны устройства для управления шаговым двигателем, содержащие генератор импульсов, выполненный в виде симметричного мультивибратора с делителем напряжения на сопротивлениях в базовых цепях транзисторов, и распределитель импульсов.

В предложенном устройстве, в отличие от известных, параллельно одному из сопротивлений делителя напряжения включена емкость, обеспечивающая t,ëàâèîå нарастание частоты мультивибратора.

Такое выполнение устройства позволяет расширить рабочий диапазон частот.

На чертеже изображена схема предложенного устройства.

Устройство для управления шаговым двигателем 1 состоит из симметричного мультивибратора 2 с делителем напряжения на сопротивлениях R„ R> и R3, емкости С в цепи делителя и распределителя импульсов 3.

В устройстве использовано свойство симметричного мультивибратора изменять частоту при изменении напряжения на базах транзисторов 1717> и 1717в с помощью делителя на сопротивлениях. При уменьшении напряжения, снимаемого с делителя, часгота мультивибратора увеличивается.

В цепь делителя напряжения, выполненного на сопротивлениях R>, R> >и R>, параллельно одному из сопротивлений включена емкость С, которая ири соответстгующем подборе величин сопротивлений делителя, заряжаясь, в момент включения питания мультивибратора обеспечивает плавное изменение напряжения.

Время выхода шагового двигате,тя на режим предельной скорости враще1ш я определяется

10 временем заряда емкости С. Если необходимо шагOBblH двигатель остановить без выбега, то перед остановом цепочку РвС следует шунтировать триодом ППь управляемым с помощью триггера.

Предмет изобретения

Устройство для управления шаговым двигателем, содержащее генератор импульсов, выполненный в виде симметричного мультивибратора с делителем напряжения на сопротивлениях в базовых цепях транзисторов, и распределитель импульсов, от,гичагощееся тем, что, с целью расширения рабочего диапазона частот, параллельно одному из сопротивлений

25 указанного делителя напряжения включена емкость, обеспечивающая плавное наоястяíие частоты мультивибратора.
