Реферат



l95069

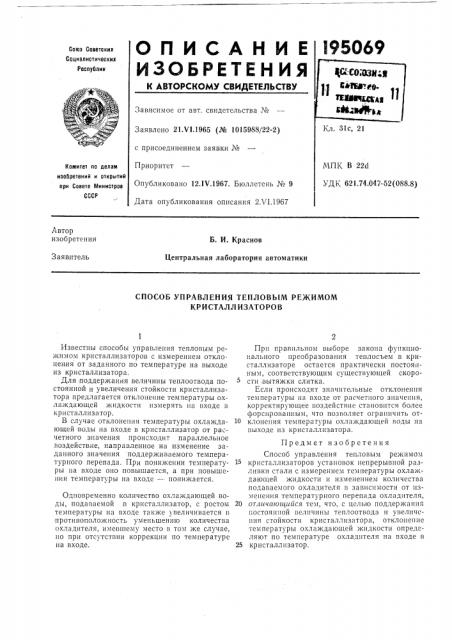

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 21Х1.1965 (№ 1015988/22-2) с присоединением заявки №

Приоритет

Опубликовано 12,IV.1967. Бюллетень № 9

Дата опубликования описания 2Х1.1967

Комитет по делам изобретений и открытий прн Совете Министров

СССР

Автор изобретения

Б. И. Краснов

Центральная лаборатория автоматики

Заявитель

СПОСОБ УПРАВЛЕНИЯ ТЕПЛОВЫМ РЕЖИМОМ

КРИСТАЛЛ ИЗАТОРОВ

Известны способы управления тепловым режимом кристаллизаторов с измерением отклонения от заданного по температуре на выходе из кристаллизатора, Для поддержания величины теплоотвода постоянной и увеличения стойкости кристаллизатора предлагается отклонение температуры охлаждающей жидкости измерять на входе в кристаллизатор.

В случае отклонения температуры охлаждающей воды на входе в кристаллизатор от расчетного значения происходит параллельное воздействие, направленное на изменение заданного значения поддерживаемого температурного перепада. При понижении температуры на входе оно повышается, а при повышении температуры на входе — понижается.

Одновременно количество охлаждающей воды, подаваемой в кристаллизатор, с ростом температуры на входе также увеличивается в противоположность уменьшению количества охладителя, имевшему место в том же случае, но при отсутствии коррекции по температуре на входе.

Прн правильном выборе закона функционального преобразования теплосъем в кристаллизаторе остается практически постоянным, соответствующим существующей скорости .вытяжки слитка.

Если происходят значительные отклонения температуры на входе от расчетного значения, корректирующее воздействие становится более форсированным, что позволяет ограничить от10 клонения температуры охлаждающей воды на выходе из кристаллизатора.

Предмет изобретения

Способ управления тепловым режимом

15 кристаллизаторов установок непрерывной разливки стали с измерением температуры охлаждающей жидкости и изменением количества подаваемого охладителя в зависимости от изменения температурного перепада охладителя, 20 отличатои ийся тем, что, с целью поддержания гостоянной велпчнны теплоотвода и увеличения стойкости кристаллнзатора, отклонение температуры охлаждающей жидкости определяют по температуре охладптеля на входе в

25 кристаллизатор.
