Реферат

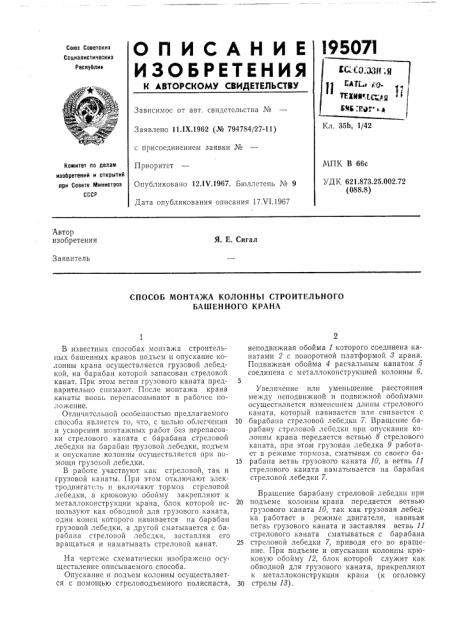

О П И С А Н И Е l9507I

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 35b, 1/42

Заявлено 11.1Х.1962 (№ 794784/27-11) с присоединением заявки №

Приоритет

Опубликовано 12ЛЧ.1967. Бюллетень ¹ 9

Дата опубликования описания 17.VI.1967

МПК В 66с

УДК 621.873.25.002.72 (088.8) Комитет по делам изооретеиий и открытий при Совете Мииистров

СССР Автор изобретения

Я. Е. Сигал

Заявитель

СПОСОБ МОНТАЖА КОЛОННЪ| СТРОИТЕЛЬНОГО

ЬАШЕННОГО КРАНА

В известных способах монтажа строительных башенных кранов подъем и опускание колонны крана осуществляется грузовой лебедкой, на барабан которой запасован стреловой канат. При этом ветви грузового каната предварительно снихтают, После монта>ка крана канаты вновь перепасовывают в рабочее поло>кение.

Отличительной особенностью предлагаемого способа является то, что, с целью оолегчения и ускорения монтажных работ без перепасовки стрелового каната с барабана стрсловой лебедки на барабан грузовой лебедки, подъем и опускание ко IQIIIIhI осуществляется при помощи грузоьой лебедки.

В работе участвуют как стреловой, так и грузовой канаты. При этом отключают электродвигатель и включают тормоз стреловой лебедки, а крюковую обойму закрепляют к металлоконструкции крана, блок которой используют как обводной для грузового каната, один конец которого навивается на барабан грузовой лебедки, а другой сматывается с барабана стреловой лебедки, заставляя его вращаться и наматывать стреловой канат.

На чертеже схематически изобра>кено осуществление описываемого способа.

Опускание и подъем колонны осуществляется с помощью сгрелоподъемного полиспаста, неподвижная обойма 1 которого соединена канатами 2 с поворотной платформой 8 крана.

Подвижная обойма 4 расчальным канатом 5 соединена с металлоконструкцией колонны б, 5

Увеличение или уменьшение расстояния между неподви>кной и подвижной обоймами осуществляется изменением длины стрелового каната, который навивается или свивается с

10 барабана стреловой лебедки 7. Вращение оарабану стреловой лебедки прп опускании колонны крана передается ветвью 8 стрелового каната, при этом грузовая лебедка 9 работает в режиме тормоза, сматывая со своего ба15 рабана ветвь грузового каната 10, а ветвь 11 стрелового каната наматывается на барабан стреловой лебедки 7.

Вращение барабану стреловой лебедки при

20 подъеме колонны крана передается ветвью грузового каната 10, так как грузовая лебедка работает в режиме двигателя, навивая ветвь грузового каната и заставляя ветвь 11 стрелового каната сматываться с барабана

25 стреловой лебедки 7, приводя его во вращение. При подъеме и опускании колонны крюковую обойму 12, блок которой служит как обводной для грузового каната, прикрепляют к металлоконструкции крана (к оголовку

30 стрелы 18) .

195071

Составитель М. Москалец

Техред T. П. Курилко

Корректоры: В. В. Крылова н С. М. Белугина

Редактор В. Сорокин

Заказ 1743у9 Тираж 535 Подписное

UHHHIIH Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Предмет изобретения

Способ монтажа колонны строительного башенного крана при помощи стрелового полиспаста, отличиющцйея тем, что, с целью облегчения и ускорения монтажных работ без перепасовки "сгрелдвопо каната с барабана стреловой лебедки на барабан грузовой лебедки, подъем и опускание колонны производят грузовой лебедкой, при этом отключают электродвигатель и включают тормоз стреловой лебедки и прикрепляют к металлоконструкции крана крюковую обойму, блок которой

5 используют как обводной для грузового каната, один конец которого навивается на барабан грузовой лебедки, а другой сматывается с барабана стреловой лебедки, заставляя его вращаться и наматывать стреловой канат.
