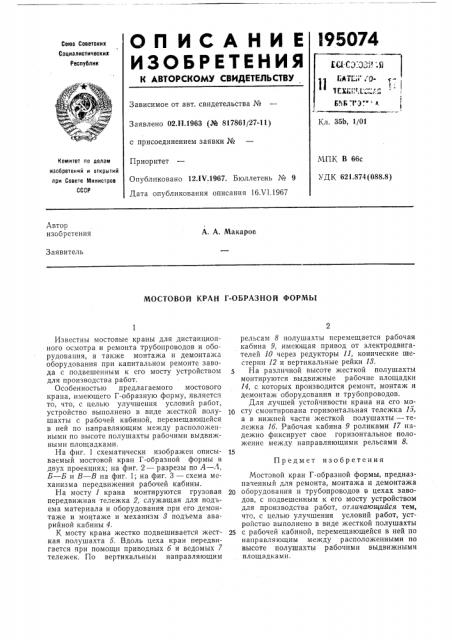

ОП ИСАНИ Е l95074

ИЗОБРЕТЕНИЯ

Союз Соеетсних

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 35b, 1/01

Заявлено 02.11,1963 (№ 817861/27-11) с присоединением заявки №

МПК В 66с

УДК 621.874 (088.8) Комитет по делам

Приоритет

Опубликовано 12. I V.1967, Бюллетень № 9

Дата опубликования описания 1бХ1.19б7 изобретений н открытий при Совете Министров

СССР

Автор изобретения

А. А. Макаров

Заявитель

МОСТОВОЙ КРАН Г-ОБРАЗНОЙ ФОРМЫ

Предмет изобретения

Известны мостовые краны для дистанционного осмотра и ремонта трубопроводов и оборудования, а также монтажа и демонтажа оборудования при капитальном ремонте завода с подвешенным к его мосту устройством для производства работ.

Особенностью предлагаемого мостового крана, имеющего Г-образную форму, является то, что, с целью улучшения условий работ, устройство выполнено в виде жесткой полушахты с рабочей кабиной, перемещающейся в ней по направляющим между располо>кенными по высоте полушахты рабочими выдвижными площадками.

На фиг. 1 схематически изображен описываемый мостовой кран Г-образной формы в двух проекциях; на фиг. 2 — разрезы по А — 1, Б — Б и  — В на фиг. 1; на фиг. 3 — схема механизма передвижения рабочей кабины.

На мосту 1 крана монтируются грузовая передвижная тележка 2, служащая для подьема материала и оборудования при его демонтаже и монтаже и механизм 8 подъема аварийной кабины 4.

К мосту крана жестко подвешивается жесткая полушахта 5. Вдоль цеха кран передвигается при помощи приводных б и ведомых 7 тележек. По вертикальным направляющим рельсам 8 полушахты перемещается рабочая кабина 9, имеющая привод от электродвигателей 10 через редукторы 11, конические шестерни 12 и вертикальные рейки 18.

На различной высоте жесткой полушахты монтируются выдвижные рабочие площадки

14, с которых производится ремонт, монтаж и демонтаж оборудования и трубопроводов.

Для лучшей устойчивости крана на его мосту смонтирована горизонтальная тележка 15, а в нижней части жесткой полушахты — тележка 1б. Рабочая кабина 9 роликами 17 надежно фиксирует свое горизонтальное положение между направляющими рельсами 8.

Мостовой кран Г-образной формы, предназначенный для ремонта, монтажа и демонтажа

20 оборудования и трубопроводов в цехах заводов, с подвешенным к его мосту устройством для производства работ, отличающийся тем, что, с целью улучшения условий работ, устройство выполнено в виде жесткой полушахты

25 с рабочей кабиной, перемещающейся в ней по направляющим между расположенными по высоте полушахты рабочими выдвижными площадками.

195074

Г

k. й
