Реферат



Класс 77-а-,-2О

М 195О8

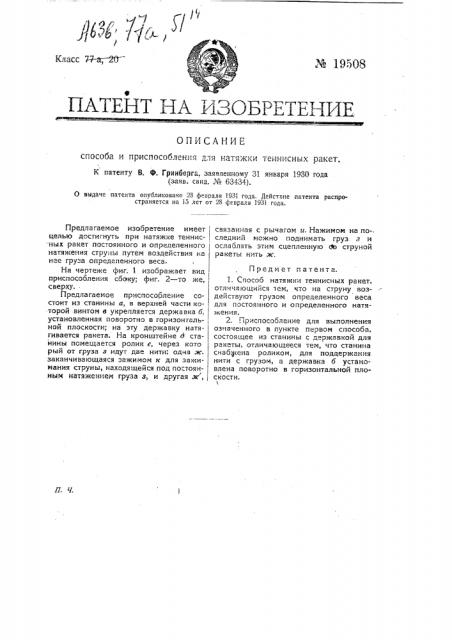

ОПИСАНИЕ

СПОСО62 И ПРИСПОСООЛСНИЯ ДЛЯ НЯТЯЖКИ ТЕННИСН6!Х 02ЕСТ.

К патенту В. Ф. Гринберга. заявленному 31 января 1930 года (заяв. саид. № 63434).

О выдаче патента опубликовано 28 февраля 1931 года. Действие патента распространяется на 15 лет от 28 февраля 1931 года.

Предлагаемое изобретение имеет целью достигнуть при натяжке теннис- ных ракет постоянного и определенного натяжения струны путем воздействия на нее груза определенного веса. !

На чертеже фиг. 1 изображает вид приспосооления сбоку; фиг. 2 — то же, сверху.

Предлагаемое приспособление состоит из станины а, в верхней части которой винтом в укрепляется державка б. установленная поворотно в горизонтальной плоскости; на эту державку натягивается ракета. На кронштейне д станины помещается ролик е, через кото рый от груза з идут две нити: одна ж. заканчивающаяся зажимом к для зажимания струны, находящейся под постоянным натяжением груза з, и другая ж, связанная с рычагом и. Нажимом на по-следний можно поднимать груз а и ослаблять этим сцепленную Ж струной ракеты нить яс.

П редм ет патента.

1. Способ натяжки теннисных ракет, отличающийся тем, что на струну воздействуют грузом определенного веса для постоянного и определенного натяжения.

2. Приспосооление для выполненич означенного в пункте первом способа, состоящее из станины с державкой для ракеты, отличающбеся тем, что станина снабжена роликом, для поддержания нити с грузом, а державка 6 установлена поворотно в горизонтальной плоскости.
