Реферат

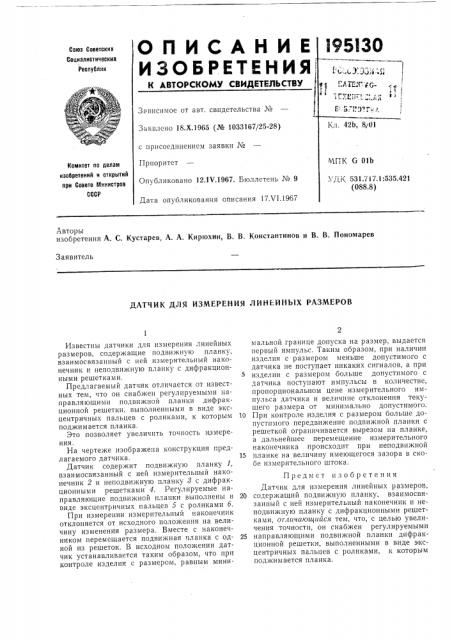

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.Х.1965 (№ 1033167/25-28) с присоединением заявки №

Приоритст

Опубликовано 12,IV.1967. Бюллетень ¹ 9

Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 17.VI 1967

Авторы изобретения А. С. Кустарев, А. А. Кирюхин, В. В. Константинов и В. В. Пономарев

Заявитель

ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ЛИНЕЙНЬ1Х РАЗМЕРОВ

Известны датчики для измерения линейных размеров, содержащие подвижную планку, взаимосвязанный с ней измерительный наконечник и неподвижную планку с дифракционными решетками.

Предлагаемый датчик отличается от известных тем, что он снабжен регулируемыми liBправляющими подвижной планки дифракционной решетки, выполненными в виде эксцентричных пальцев с роликами, к которым поджим ается планка.

Это позволяет увеличить точность измерения.

На чертеже изображена конструкция предлагаемого датчика.

Датчик содержит подвижную планку 1, взаимосвязанный с ней измерительный наконечник 2 и неподвижную планку 8 с дифракционными решетками 4. Регулируемые направляющие подвижной планки выполнены в виде эксцентричных пальцев 5 с роликами б.

При измерении измерительный наконечник отклоняется от исходного положения на величину изменения размера. Вместе с наконечником перемещается подвижная планка с одной из решеток. В исходном положении датчик устанавливается таким образом, что при контроле изделия с размером, равным минимальной границе допуска на размер, выдается первый импульс. Таким образом, при наличии изделия с размером меньше допустимого с датчика не поступает никаких сигналов, а при изделии с размером больше допустимого с датчика поступают импульсы в количестве, пропорциональном цене измерительного импульса датчика и величине отклонения текущего размера от минимально допустимого.

10 При контроле изделия с размером больше допустимого передвижение подвижной планки с решеткой ограничивается вырезом на планке, а дальнейшее перемещение измерительного наконечника происходит при неподвижной

15 планке на величину имеющегося зазора в ско. бе измерительного штока.

Предмст изобретения

Датчик для измерения линейных размеров, 20 содержащий подвижную планку, взаимосвязанный с ней измерительный наконечник и неподвижную планку с дифракцнонными решетками, отличающийся тем, что, с целью увеличения точности, он снабжен регулируемыми

25 направляющими подвижной планки дифракционной решетки, выполненными в виде эксцентричных пальцев с роликами, к которым поджимается планка.

195130

Редактор Б. Напкнна

Заказ 1741/6 Тира>к 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

С оста вп тел ь Г. Корчаги на

Техред Т. П. Курилко

Коррскгоры: М. П. Ромашова и Е. Ф. Полионова
