Патент ссср 195150

Патент ссср 195150

Иллюстрации

Показать все

Реферат

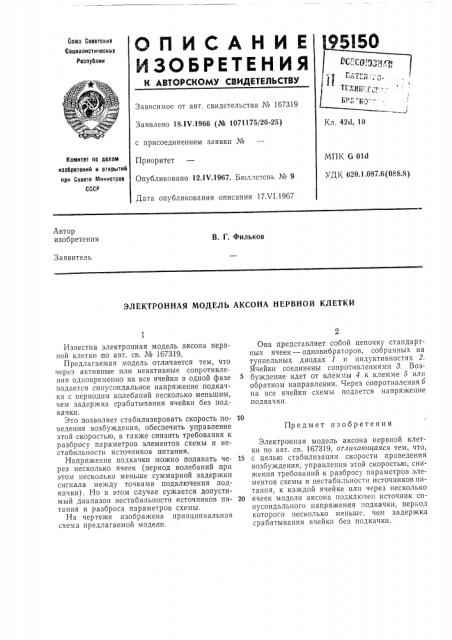

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

61 .п т.

Зависимое от авт. свидетельства № 167319

Заявлено 18. IV,1966 (№ 1071175/26-25) с присоединением заявки №

Приоритет

Опубликовано 12.1Ч.1967. Бюллетень № 9

Дата опубликования описания 17Л 1.1967

Кл, 42d, 10

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК G 010

УДК 620.1.087.6(088.8) Автор изобретения

В. Г. Фильков

Заявитель

ЭЛЕКТРОННАЯ МОДЕЛЬ АКСОНА НЕРВНОЙ КЛЕТКИ

Предмет изобретения

Известна электронная модель аксона нервной клетки по авт. св. № 167319.

Предлагаемая модель отличается тем, что через активные или неактивные сопротивления одновременно на все ячейки в одной фазе подается синусоидальное напряжение подкачки с периодом колебаний несколько меньшим, чем задержка срабатывания ячейки без подкачки.

Это позволяет стабилизировать скорость поведения возбуждения, обеспечить управление этой скоростью, а также снизить требования к разбросу параметров элементов схемы и нестабильности источников питания.

Напряжение подкачки можно подавать через несколько ячеек (период колебаний при этом несколько меньше суммарной задержки сигнала между точками подключения подкачки). Но в этом случае сужается допустимый диапазон нестабильности источников пи. тания и разброса параметров схемы.

На чертеже изображена принципиальная схема предлагаемой модели.

Она представляет собой цепочку стандартных ячеек — одновибраторов, собранных на туннельных диодах 1 и индуктивностях 2.

Ячейки соединены сопротивлениями 3. Возбуждение идет от клеммы 4 к клемме 5 или обратном направлении. Через сопротивления 6 на все ячейки схемы подается напряжение подкачки.

Электронная модель аксона нервной клетки по авт. св. 167319, отличающаяся тем, что, 15 с целью стабилизации скорости проведения возбуждения, управления этой скоростью, снижения требований к разбросу параметров элементов схемы и нестабильности источников питания, к каждой ячейке или через несколько

20 ячеек модели аксона подключен источник синусоидального напряжения подкачки, период которого несколько меньше, чем задержка срабатывания ячейки без подкачки.
