Одноразрядный сумматор для системы счисления с основанием минус «два»

Одноразрядный сумматор для системы счисления с основанием минус «два»

Иллюстрации

Показать все

Реферат

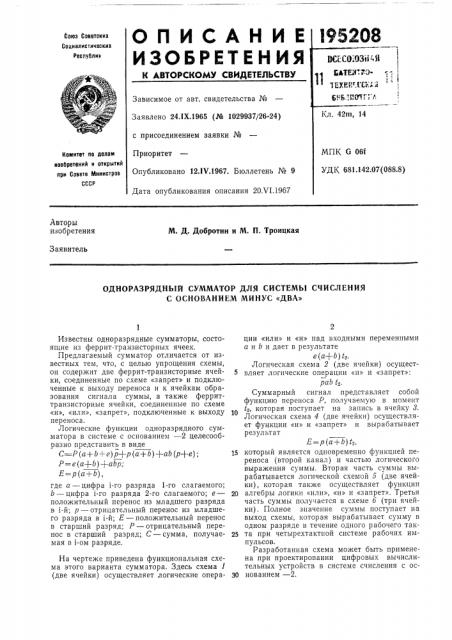

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0овз Советских

Социалистических республик

Зависимое от авт. свидетельства №

Заявлено 24.1Х.1965 (№ 1029937/26-24) с присоединением заявки №

Приоритет

Опубликовано 121Ч.1967. Бюллетень № 9

Дата опубликования описания 20Х1.1967 комитет по делам изобретеиий и открытий ори Совете Мииистрое

СССР (088.8) Авторы изобретения

М. Д. Добротин и М. П. Троицкая

Заявитель

ОДНОРАЗРЯДНЫЙ СУММАТОР ДЛЯ СИСТЕМЫ СЧИСЛЕНИЯ

С ОСНОВАНИЕМ МИНУС «ДВА»

Известны одноразрядные сумматоры, состоящие из феррит-транзисторных ячеек.

Предлагаемый сумматор отличается от известных тем, что, с целью упрощения схемы, он содержит две феррит-транзисторные ячей. ки, соединенные по схеме «запрет» и подключенные к выходу переноса и к ячейкам образования сигнала суммы, а также ферриттранзисторные ячейки, соединенные по схеме

«и», «или», «запрет», подключенные к выходу переноса.

Логические функции одноразрядного сумматора в системе с основанием — 2 целесообразно представить в виде

С=Р (а+ b+ e) p+p (а+ b)-+ab (p+e);

Р=е(a+b)+ abр;

E=p(a+b), где а — цифра i-го разряда 1-го слагаемого;

b — цифра i-го разряда 2-ro eMo o; е— положительный перенос из младшего разряда в 1-й; р — отрицательный перенос из младшего разряда в i-й; Š— положительный перенос в старший разряд; P — отрицательный перенос в старший разряд; С вЂ” сумма, получаемая в i-ом разряде.

На чертеже приведена функциональная схема этого варианта сумматора. Здесь схема 1 (две ячейки) осуществляет логические операции «или» и «и» пад входными переменными а и b и дает в результате

e(a+b) 4.

Логическая схема 2 (две ячейки) осуществляет логические операции «и» и «запрет»:

pab 4, Суммарный сигнал представляет собой функцию переноса Р, получаемую в момент

1>, которая поступает на запись в ячейку 8.

Логическая схема 4 (jIBe ячейки) осуществляет функции «и» и «запрет» и вырабатывает результат

Е= p(a+b) 4, 1Б который является одновременно функцией переноса (второй канал) и частью логического выражения суммы. Вторая часть суммы вырабатывается логической схемой 5 (две ячейки), которая также осуществляет функции

20 алгебры логики «или», «и» и «запрет». Третья часть суммы получается в схеме 6 (три ячейки). Полное значение суммы поступает на выход схемы, которая вырабатывает сумму в одном разряде в течение одного рабочего так25 та при четырехтактной системе рабочих импульсов.

Разработанная схема может быть применена при проектировании цифровых вычислительных устройств в системе счисления с ос30 нованием — 2.

195208

Составитель A. В. Шилейко

Редактор Н. А. Джарагетти Техред А. А, Камышникова Корректоры: В. В. Крылова и С. М. Белугина

Заказ 740,9 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

П р е д м е т и з о б.p е т е н и я

Одноразрядный сумматор для системы счисления с основанйем минус «два», состоящий из феррит-транзисторных ячеек, от гичаюи ийся тем, что, с целью упрощения схемы, он содержит две феррит-транзисторные ячейки, соединенные по схеме «запрет» и подключенные к выходу переноса и к ячейкам образования сигнала суммы, а также феррит-транзисторные ячейки, соединенные по схеме «и», 5 «или», «запрет», подключенные к выходу переноса.
