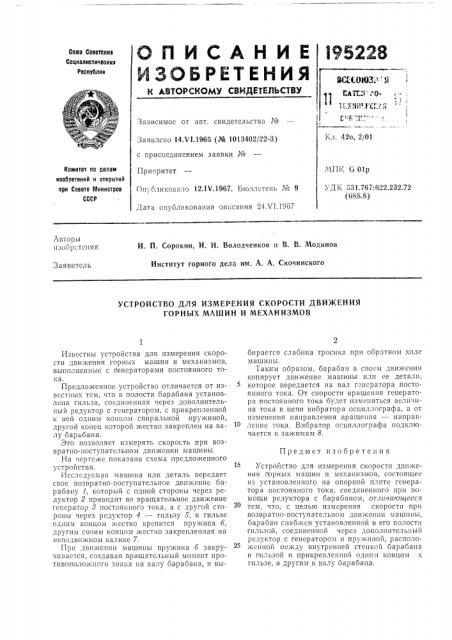

Реферат



Союз Советскнв

Социалистические

Республик

Зависимос от авт. свидетельства №

Кл. 42о, 2/01

Заявлено 14Л 1.1965 (№ 1013402/22-3) с присоединением заявки №

Приоритет

Опубликова:ю 12.1V.1967. Бюллетень № 9

Комитет по делам наобоетений и открытий при Совете Министров

СССР

МПК 601р

УД К 531.767:622.232.72 (088.8) Дата опубликования описания 24.VI.1967

Авторы пзобрстсния

И. П, Сорокин„И. H. Володченков и В. В, Модинов

Институт горного дела им. А, А. Скочинского

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ ДВИЖЕНИЯ

ГОРНЫХ МАШИН И МЕХАНИЗМОВ

Предмет изобретения

Известны устройства для измерения скорости движения горных машин и механизмов, выполненные с пенсраторами постоянного тока.

Предложенное устройство отличается от известных тем, что в полости барабана установлена гильза, соединенная через дополнительный редуктор с генератором, с прикрепленной к ней одним концом спиральной пружиной, другой конец которой жестко закреплен на валу барабана.

Это позволяет измерять скорость при возвратно-поступательном движении машины.

На чертеже показана схема предложенного устройства.

Исследуемая машина или деталь передает свое возвратно-поступательное движение оарабану 1, который с одной стороны через редуктор 2 приводит во вращательное движение генератор 8 постоянного тока, а с другой стороны через редуктор 4 — гильзу 5, к гильзе одним концом жестко крепится пру>кина б, другим своим концом жестко закрепленная на неподви>кном валике 7.

При движении машины пружина 6 закручивается, создавая вращательный момент противополо>кного знака па валу барабана, и выбирается слабина тросика при обратном ходе машины.

Таким образом, барабан в своем движении копирует движение машины илп ее детали, которое передается на вал генератора постоянного тока. От скорости вращения генератора постоянного тока будет изменяться вели:niна тока в цепи вибратора осциллографа, а от изменения направления вращения — направление тока. Бибратор осциллографа подключается к зажимам 8.

Устройство для измерения скорости двп>кения Горных машин и механизмов, состоящее из установленного на опорной плите генератора постоянного тока, соединенного прп помощи редуктора с барабаном, отлипа ощееся тем, что, с целью измерения скорости при возвратно-поступательном движешщ машины, барабан снабжен установленной в его полости гильзой, соединенной через дополнительный редуктор с генератором и пружиной, расположснпои между внутренней стенкой барабана и гильзой и прикрепленной одним концом к гильзе, а другим к валу барабана.
