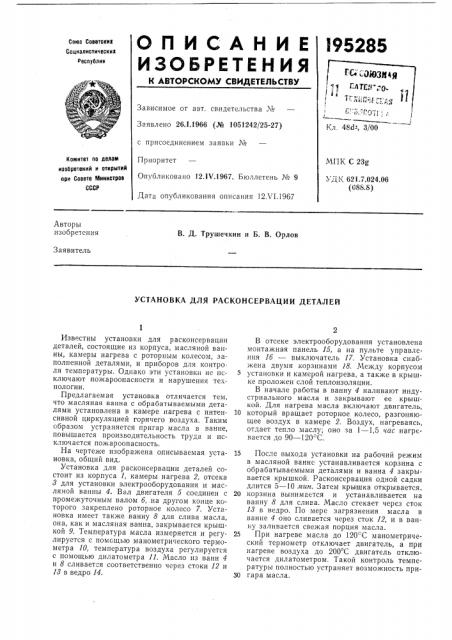

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое or авт. свидетельства N
Заявлено 26.1.1966 (№ 1051242/25-27) 1, „>,(c,1
1 л. 48d-, 3/00 с присоединением заявки №
МПК С 23g
Приоритет
Опубликовано 12.1Ъ .1967. Вюллетень № 9
Комитет по делам изобретений и открытий при Совете Министров
СССР
УД K 621.7.024.06 (ОЯ6.61
Дата опубликования описания 12Х1.1967
Авторы изобретения
В. Д. Трушечкин и Б. В. Орлов
Заявитель
УСТАНОВКА ДЛЯ РАСКОНСЕРВАЦИИ ДЕТАЛЕЙ
Известны установки для расконсервации деталей, состоящие из корпуса, масляной ванны, камеры нагрева с роторным колесом, заполненной деталями, и приборов для контро ля температуры. Однако эти установки не исключают пожароопасности и нарушения технологии.
Предлагаемая установка отличается тем, что масляная ванна с обрабатываемыми деталями установлена в камере нагрева с интенсивной циркуляцией горячего воздуха. Таким образом устраняется пригар масла в ванне, повышается производительность труда и исключается пожароопасность.
На чертеже изображена описываемая установка, общий вид.
Установка для расконсервации деталей состоит из корпуса 1, камеры нагрева 2, отсека
8 для установки электрооборудования и масляной ванны 4. Вал двигателя 5 соединен с промежуточным валом б, на другом конце которого закреплено роторное колесо 7. Установка имеет также ванну 8 для слива масла, она, как и масляная ванна, закрывается крышкой 9. Температура масла измеряется и регулируется с помощью манометрического термометра 10, температура воздуха регулируется с помощью дилатометра 11. Масло из ванн 4 и 8 сливается соответственно через стоки 12 и
18 в ведро 14.
В отсеке электрооборудования установлена монтажная панель 15, а на пульте управления 1б — выключатель 17, Установка снабжена двумя корзинами 18. Между корпусом установки и камерой нагрева, а также в крыш. ке проложен слой теплоизоляции.
В начале работы в ванну 4 наливают индустриального масла и закрывают ее крышкой. Для нагрева масла включают двигатель, 10 который вращает роторное колесо, разгоняющее воздух в камере 2. Воздух, нагреваясь, отдает тепло маслу; оно за 1 — 1,5 час нагревается до 90 †1 С.
15 После выхода установки на рабочий режим в масляной ваннс устанавливается корзина с обрабатываемыми деталями и ванна 4 закрывается крышкой. Расконсервация одной садки длится 5 — 10 л ин. Затем крышка открывается, 20 корзина вынимается и устанавливается на ванну 8 для слива. Масло стекает через сток
18 в ведро. По мере загрязнения масла в ванне 4 оно сливается через сток 12, и в ванну заливается свежая порция масла.
25 При нагреве масла до 120 C манометрический термометр отключает двигатель, а при нагреве * воздуха до 200 С двигатель отключается дилатометром. Такой контроль температуры полностью устраняет возможность при30 гара масла.
195285
Предмет изобретения
7 б
Составитель Г. Н. Запольский
Редактор Л. М. Жаворонкова Техред А, А. Камышиикова Корректоры: С.М. Белугина и Е. Н. Гудзова
Заказ 1734/8 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Установка для расконсервации деталей, содержащая корпус, камеру нагрева, масляную ванну, двигатель с роторным колесом и приборы для контрсля и регулирования темпсраг туры, от.гичающаяся тем, что, с целью устранения пригара масла, повышения производительности труда и исключения пожароопасности, масляная ванна с обрабатываемыми дета5 лями установлена в камере нагрева с интенсивной циркуляцией горячего воздуха.
