Реферат

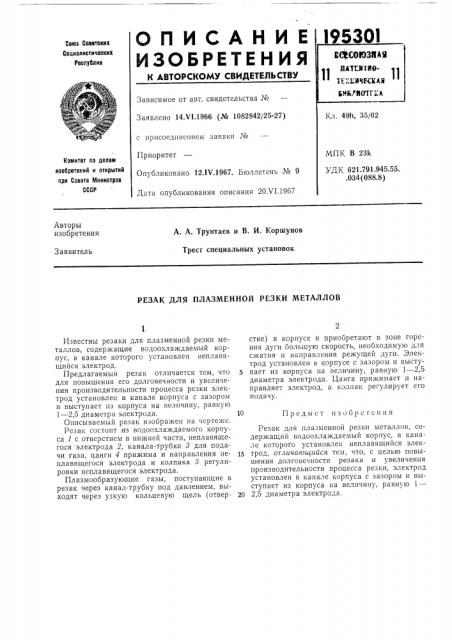

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетоких

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14.V1.1966 (№ 1082842/25-27) с присоединением заявки №

Приоритет

Опубликовано 12.IV.1967. Ьюллетень № 9

Дата опубликования описания 20.VI.19á7

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. А. Трунтаев и В. И. Коршунов

Трест специальных установок

Заявитель

РЕЗАК ДЛЯ ПЛАЗМЕННОЙ РЕЗКИ МЕТАЛЛОВ стие) в корпусе и приобретают в зоне горения дуги большую скорость, необходимую для сжатия и направления режущей дуги. Электрод установлен в корпусе с зазором и высту5 пает из корпуса на величину, равную 1 — 2,5 диаметра электрода. Цанга прижимает и направляет электрод, а колпак регулирует его подачу.

Резак для плазменной резки металлов, содержащий водоохлаждаемый корпус, в канале которого установлен неплавящийся элек1Б трод, отличаюцийся тем, что, с целью повышения долговечности резака и увеличения производительности процесса резки, электрод установлен в канале корпуса с зазором и выступает из корпуса на величину, равную 1—

20 2,5 диаметра электрода.

Известны резаки для плазменной резки металлов, содержащие водоохлаждаемый корпус, в канале которого установлен неплавящи йс я эл ект род.

Предлагаемый резак отличается тем, что для повышения его долговечности и увеличения производительности процесса резки электрод установлен в канале корпуса с зазором и выступает пз корпуса на величину, равную

1 — 2,5 диаметра электрода.

Описываемый резак изобрагкеп па чертеже.

Резак состоит из водоохлаждаемого корпуса 1 с отверстием в нижней части, неплавящегося электрода 2, канала-трубки 8 для подачи газа, цанги 4 прижима и направления неплавящегося электрода и колпака 5 регулировки неплавящегося электрода.

Плазмообразующие газы, поступающие в резак через канал-трубку под давлением, выходят через узкую кольцевую щель (отверГ1редмст пзобрс гLíèÿ

195301

la

Вода дада
