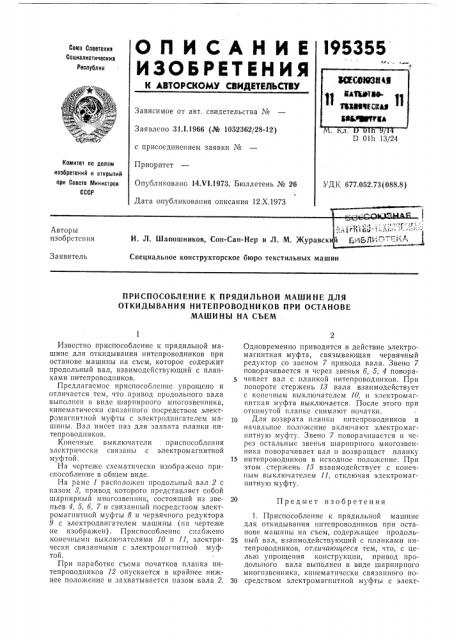

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l95355

Союз Советских

Социалистических

Республик

PAi i- и 3

Зависимое от авт. свидетельства №

Заявлено 31Л.1966 (№ 1052362/28-12) с присоединением заявки №

Приоритет

Опубликовано 14.V1.1973. Бюллетень № 26

Дата опубликования описания 12,Х.1973

D Olh 13/24

Комитет по делам изобретений н открытий прн Совете Министров

СССР

УДК 677.052.73 (088.8) Авторы изобретения

И. Л. Шапошников, Сон-Сан-Нер и Л. М. Журавск

Заявитель

Специальное конструкторское бюро текстильных машин

ПРИСПОСОБЛЕНИЕ К ПРЯДИЛЪНОЙ МАШИНЕ ДЛЯ

ОТКИДЫВАНИЯ НИТЕПРОВОДНИКОВ ПРИ ОСТАНОВЕ

МАШИ НЫ НА СЪЕМ

Предмет изобретения

Известно приспособление к прядильной машине для откидывания нитспроводников при останове машины на съем, которое содержит продольный вал, взаимодействующий с планками нитепроводников.

Предлагаемое приспособление упрощено и отличается тем, что привод продольного вала выполнен в виде шарнирного многозвенника, кинематически связанного посредством электромагнитной муфты с электродвигателем машины. Вал имеет паз для захвата планки нитепроводников.

Конечные выключатели приспособления электрически связаны с электромагнитной муфтой.

На чертеже схематически изображено приспособление в общем виде.

На раме 1 располо>кен продольнь|й вал 2 с пазом >, привод которого представляет собой шарнирный многозвегншк, состоящий из звеньев 4, 5, б, 7 и связанный посредством электромагнитной муфты 8 и червячного редуктора

9 с электродвигателем машины (на чертеже не изобра>кен) . Приспособление снабжено конечными выключателями 10 и 11, электрически связанными с электромагнитной муфтой.

При наработке съема початков планка нитепроводников 12 опускается в крайнее нижнее поло>кепис и захватывается пазом вала 2.

Одновременно приводится в действие электромагнитная муфта, связывающая червячный редуктор со звеном 7 привода вала. Звено 7 поворачивается и через звенья б, 5, 4 поворачивает вал с планкой нитепроводннков. При повороте стержень 1;> вала взаимодействует с конечшям выключателсм 10, н электромагнитная муфта выключается. После этого при откинутой планке снимают початки.

Для возврата п.панки нптепроводников в начальное положение включают электромагнитную муфту. Звено 7 поворачивается н через остальные звенья шарнирного многозвенника поворачивает вал и возвращает планку

15 нитепроводннков в исходное положение. При этом стержень 18 взаимодействует с конечным выключателем 11, отключая электромагнитную муфту, 1. Приспособление к прядильной машине для откидывания нптепроводников при остаНоВс машины на съем, содержащее продоль25 ный вал, взаимодействующий с планками нитепроводнпков, отличающееся тем, что, с целью упрощения конструкцни, привод продольного вала выполнен в виде шарнирного многозвснника, кннематически связанного по30 средством электромагнитной муфты с элект195355

Составитель M. Лиманова

Техред T. Курилко

Редактор Т. Орловская

Заказ 271471 Изд. № 1718 Тираж 496

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 родвигателем машины, вал имеет паз для захвата планки нитепроводников.

2. Приспособление по п. 1, отличающееся тем, что оно имеет конечные выключатели, электрически связанные с электромагнитной муфтой.

Корректор г M Николаева и Н. Аук
