Реферат

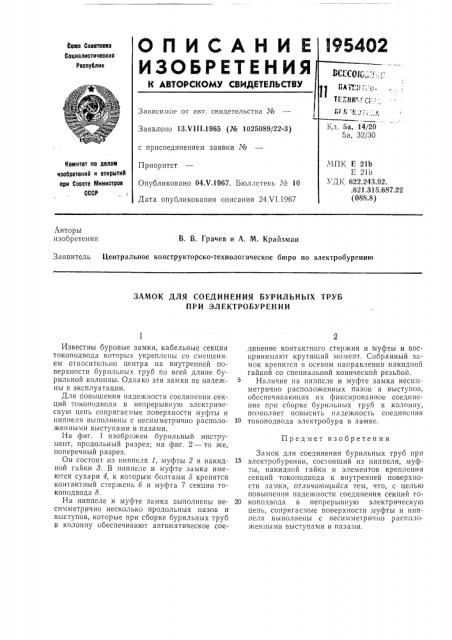

ОП ИГРАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.VIII.1965 (№ 1025089/22-3) с присоединением заявки №

Приоритет

Опубликовано 04Х,1967. Бюллетень № 10

Дата опубликования описания 24Х1,1967

Комитет по делам изобретениЯ и открытиЯ при Совете Министров

СССР

87.22

Авторы изобретения

В. В. Грачев и А, М. Крайзман

Заявитель Центральное конструкторско-технологическое бюро по электробурению

ЗАМОК ДЛЯ СОЕДИНЕНИЯ БУРИЛЬНЬ|Х ТРУБ

ПРИ ЭЛЕКТРОБУРЕНИ И

Предмет изобретения

Известны буровые замки, кабельные секции токоподвода которых укреплены со смещением о1носительно центра на внутренней поверхности бурильных труб по всей длине бурильной колонны. Однако эти замки не надежны в эксплуатации.

Для повышения надежности соединения секций токоподвода в непрерывную электрическую цепь сопрягаемые поверхности муфты и ниппеля выполнены с несимметрично расположенными выступами и пазами.

На фиг. 1 изображен бурильный инструмент, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Он состоит из ниппеля 1, муфты 2 и накидной гайки 8. В ниппеле и муфте замка имеются сухари 4, к которым болтами 5 крепятся контактный стержень б и муфта 7 секции токоподвода 8.

На ниппеле и муфте замка выполнены несимметрично несколько продольных пазов и выступов, которые при сборке бурильных труб в колонну обеспечивают автоматическое соединение контактного стержня и муфты и воспринимают крутящий момент. Собранный замок крепится в осевом направлении накидной гайкой со специальной конической резьбой.

Наличие па ниппеле и муфте замка несимметрично расположенных пазов и выступов, обеспечивающих их фиксированное соединение при сборке бурильных труб в колонну, позволяет повысить паде>кность соединения

10 токоподвода электробура в замке.

Замок для соединения бурильных труб при

15 электробурении, состоящий из ниппеля, муфты, накидпой гайки и элементов крепления секций токоподвода к внутренней поверхности замка, отличпющийся тем, что, с целью повышения надежности соединения секций то20 коподвода в непрерывную электрическую цепь, сопрягаемые поверхности муфты и ниппеля выполнены с несимметрично располо>кенпыми выступами и пазами.
