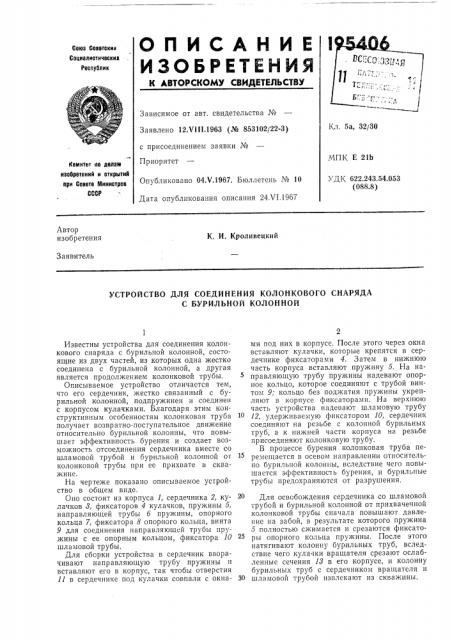

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 12.V111.1963 (№ 853102/22-3) с присоединением заявки №

Приоритет

Опубликовано 04.Ч.1967. Бюллетень № 10

Дата опубликования описания 24Л 1.1967

Кл. 5а, 32!30

МПК E 21b ДК 622 243 54 053 (088.8) t

Комитет по делам изобретений и открытий при Совете Министров

СССР

Лвтор изобретения

К. И. Кроливецкий

Заявитель

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ КОЛОНКОВОГО СНАРЯДА

С БУРИЛЬНОЙ КОЛОННОЙ

Известны устройства для соединения колонкового снаряда с бурильной колонной, состоящие из двух частей, из которых одна жестко соединена с бурильной колонной, а другая является продолжением колонковой трубы.

Описываемое устройство отличается тем, что его сердечник, жестко связанный с бурильной колонной, подпружинен и соединен с корпусом кулачками. Благодаря этим конструктивным особенностям колонковая труба получает возвратно-поступательное движение относительно бурильной колонны, что повышает эффективность бурения и создает возможность отсоединения сердечника вместе со шламовой трубой и бурильной колонной or колонковой трубы при ее прихвате в скважине.

На чертеже показано описываемое устройство в общем виде.

Оно состоит из корпуса 1, сердечника 2, кулачков 8, фиксаторов 4 кулачков, пружины 5, направляющей трубы б пружины, опорного кольца 7, фиксатора 8 опорного кольца, винта

9 для соединения направляющей трубы пружины с ее опорным кольцом, фиксатора 10 шламовой трубы.

Для сборки устройства в сердечник вворачивают направляющую трубу пружины и вставляют его в корпус, так чтобы отверстия

11 в сердечнике под кулачки совпали с окнами под них в корпусе. После этого через окна вставляют кулачки, которые крепятся в сердечнике фиксаторами 4. Затем в нижнюю часть корпуса вставляют пружину 5. На направляющую трубу пружины надевают опорное кольцо, которое соединяют с трубой винтом 9; кольцо без поджатия пружины укрепляют в корпусе фиксаторами. На верхшою часть устройства надевают шламовую трубу

12, удерживаемую фиксатором 10, сердечник соединяют на резьбе с колонной бурильных труб, а к нижней части корпуса на резьбе присоединяют колонковую трубу.

В процессе бурения колонковая труба перемещается в осевом направлении относительно бурильной колонны, вследствие чего повышается эффективность бурения, и бурильные трубы предохраняются от разрушения, Для освобождения сердечника со шламовой трубой и бурильной колонной от прихваченной колонковой трубы сначала повышают давление на забой, в результате которого пружина

5 полностью сжимается и срезаются фиксаторы опорного кольца пружины. После этого натягивают колонну бурильных труб, вследствие чего кулачки врашателя срезают ослабленные сечения 1З в его корпусе, и колонну бурильных труб с сердечником вращателя ti

30 шламовой трубой извлекают из скважины.

Предмет изобретения

Устройство для соединения колонкового снаряда с бурильной колонной, включающее сердечник, жестко связанный с этой колонной, и корпус, являющийся продолжением колонковой трубы, отличающееся тем, что, с целью повышения эффективности процесса бурения и отсоединения сердечника вместе со шламовой трубой и бурильной колонной от колоп5 ковой трубы при ее прихвате, сердечник, подпружинен и соединен с корпусом кулачками.
