Способ смены оправок на автоматстане
Патент 195419
Авторы
Классы МПК
Способ смены оправок на автоматстане
Иллюстрации
Реферат

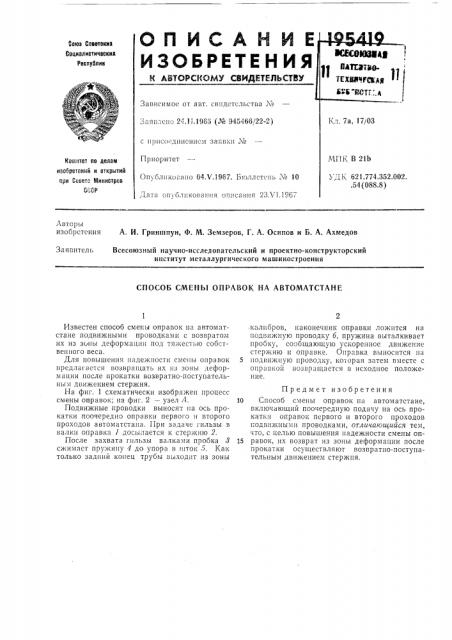

ОП ИСА Ы И Е
ИЗОБРЕТЕЫ ИЯ
Сома Советских
Социалистических
Республик
Зависимое от авт. свидетельства М =:аяглсно 24.1I.1965 (¹ 945466/22-2) с присо .дпнснисм заявки М
МП1; В 21Ь
УД1; 621.774.352.002. .54 (088.8) Приоритет
Оп бликовапо 04Х.1967. Бюллетень ¹ 10
Комитет по делам изойсвтеиий и стксытий при Совете Мииистров
СССР
Дата опуб;и:коваппя описания 23Л 1.1967
Авторы изобретения
A. И, Гриншпун, Ф. М. Земзеров, Г. A. Осипов и Б. А. Ахмедов
Заявитель
Всесоюзный научно-исследовательский и проектно-конструкторский институт металлургического машиностроения
СПОСОБ СМЕНЪ| ОПРАВ01 HA АВТОМАТСТАНЕ
Известен способ смены оправок»а автоматстане подвижными проводками с возвратом их из зоны деформации под тяжестью собствешюго веса.
Для повышения надежности смены оправок предлагается возвращать их k.:з зоны деформации после прокатки возвратно-поступательным движением стержня.
На фиг. 1 схематически изображен процесс смены оправок; на фиг. 2 — узел Л.
Подвижные проводки выносят па ось прокатки поочередно оправки первого и второго проходов автоматстана. При задаче гильзы в ьалки оправка 1 досылается к стержню 2.
После захвата гильзы валками проока 8 сжимает пружину 4 до упора в шток 5. I
5 подвижную проводку, которая затем вместе с оправкой возвращается в исходное положение.
Предмет изобретения
10 Способ смены оправок на автоматстане, включающий поочередную подачу на ось прокатки оправок первого и второго проходов
roäâïæíûìè проводками, отличающийся тем, что, с целью повышения надежности смены оп15 равок, нх возврат из зоны деформации после прокатки осуществляют возвратно-поступательным движением стержня.
195419
Составитель Л. Ф. Матурина
Тсхред T. П, Курилко Корректоры: В. В, Крылова и И. И. Быстрова (сдактор Л. М. Струве
Типография, пр. Сапунова, д. 2
Заказ 1920)2 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и огкрытий при Ссвете Министров СССР
Москва, Центр, пр. Серова, д, 4
