Способ получения сульфата л^агния

Способ получения сульфата л^агния

Иллюстрации

Показать все

Реферат

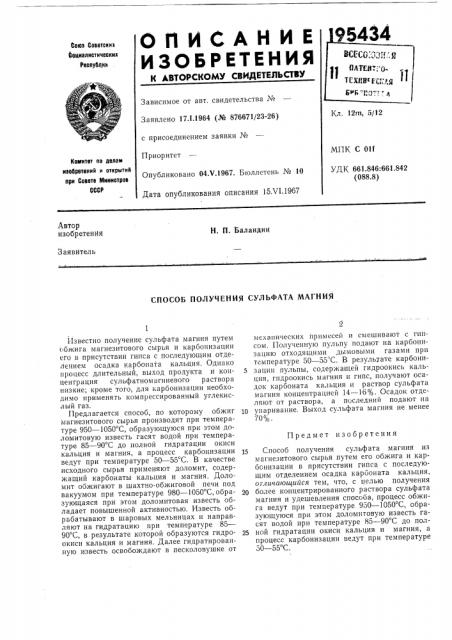

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 17.1.1964 (№ 876671/23-26) с присоединением заявки №

Приоритет

Опубликовано 04.Ч.1967. Бюллетень № 10

Кл. 12m, 5/12

МПК С Olf

УДК 661.846:661.842 (088.8) Комитет оо делам

ll$06p6l68MA и OTKpbITNII при Совете 1йииистрое

СССР

Дата опубликования описания 15Х1.1967

Автор изобретенйя

Н. П. Баландин

ЗаЯвитель

СПОСОБ ПОЛУЧЕНИЯ СУЛЬФАТА МАГНИЯ

Известно получение сульфата магния путем с.биига магнезитового сырья и карбонизации его в присутствии гипса с последующим отделением осадка карбоната кальция. Однако процесс длительный, выход продукта и концентрация сульфатномагниевого раствора низкие; кроме того, для карбонизации необходимо применять компрессированный углекислый газ.

Предлагается способ, по которому обжиг магнезитового сырья производят при температуре 950 — 1050 С, образующуюся при этом доломитовую известь гасят водой при температуре 85 — 90 С до полной гидратации окиси кальция и магния, а процесс карбонизации ведут при температуре 50 — 55 С. В качестве исходного сырья применяют доломит, содержащий карбонаты кальция и магния. Доломит обжигают в шахтно-обжиговой печи под вакуумом при температуре 980 — 1050 С, образующаяся при этом доломитовая известь обладает повышенной активностью, Известь обрабатывают в шаровых мельницах и направляют на гидратацию при температуре 85—

90 С, в результате которой образуются гидроокиси кальция и магния. Далее гидратированную известь освобождают в песколовушке от механических примесей и смешивают с гипсом. Полученную пульпу подают на карбоннзацию отходящими дымовыми газами прн температуре 50 — 55"С. В результате карбонн5 зацнн пульпы, содержащей гидроокись кальция, гндроокись магния и гипс, получают осадок карбоната кальция и раствор сульфата магния концентрацией 14 — 16%. Осадок отделяют от раствора, а последний подают на

10 унаривание. Выход сульфата магния не менее

70 о/о

Предмет изобретения

15 Способ получения сульфата магния из магнезитового сырья путем его обжига и карбонизации в присутствии гипса с последующим отделением осадка карбоната кальция, отличающийся тем, что, с целью получения

20 более концентрированного раствора сульфата магния и удешевления способа, процесс обжига ведут при температуре 950 — 1050 С, образующуюся при этом доломитовую известь гасят водой при температуре 85 — 90 С до пол25 ной гидратации окиси кальция и магния, а процесс карбонизации ведут при температуре

50 — 55 С.
