l95 500

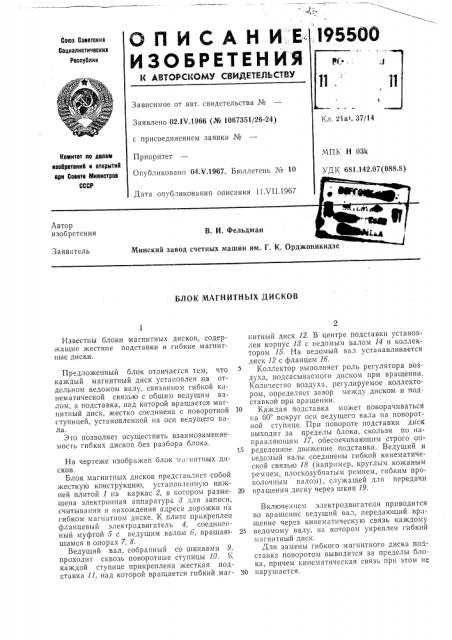

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 02,IV.1966 (№ 1067351/26-24) с присоединением заявки №
Приоритет
Опубликовано 04Х.1967. Бюллетень № 10
Кл. 21 a, 37/14
Комитет по делан иаобрвтеиий и открытий
МПК H 03k
УДК 681.142.07(088.8) Заявитель
Минский завод счетных машин им. рдж
БЛОК МАГНИТНЫХ ДИСКОВ
Известны блоки магнитных дисков, содержащие жесткие подставки и гибкие магнитные диски.
Предложенный блок отличается тем, что каждый магнитный диск установлен на отдельном ведомом валу, связанном гибкой кинематической связью с общим ведущим валом, а подставка, над которой вращается магнитный диск, жестко соединена с поворотной ступицей, установленной на оси ведущего вала.
3Т0 позволяет осуществить взаимозаменяемость гибких дисков без разбора блока.
На черте?ке изображен блок ма. нитных дисков.
Блок магнитных дисков представляет собой
?кесткую конструкцию, установленную нижней плитой 1 на каркас 2, в котором размещена электронная аппаратура 8,для записи, считывания и нахождения адреса дорожки на гибком магнитном диске. К плите прикреплен фланцевый элгкгродвигатсль 4, соединенный муфтой 5 с ведущим валом б, вращающимся в опорах 7, 8.
Ведущий вал, собранный со шкивами 9, проходит сквозь поворотные ступицы 10. K каждой ступице прикреплена жесткая подставка 11, над которой вращается гибкий магнитный диск 12. В центре подставки установлен корпус 18 с ведомым валом 14 и коллектором 15. На ведомый вал устанавливается диск 12 с фланцем 1б.
Коллектор выполняет роль регулятора воздуха, подсасываемого диском при вращении.
Коли|ество воздуха, регулируемое коллектором, определяет зазор ме?кду диском и подставкой при вращении.
Каждая подставка может поворачиваться на 60 вокруг оси ведущего вала на поворотной ступице. При повороте подставки диск выходит за пределы блока, скользя по направляющим 17, обеспечивающим строго оп1 ределенное движение подставки. Ведущий и ьедомый валы соединены гибкой кинематической связью 18 (например, круглым кожаным ремнем, плоскозубчатым ремнем, гибким проволо шым валом), служащей для передачи
20 вращения диску через шкив 19.
Включением электродвигателя приводится во вращение ведущий вал, передающий вращение через кинематическую связь каждому
25 ведомому валу, на котором укреплен гибкий магнитный диск.
Для замены гибкого магнитного диска подставка поворотом выводится за пределы блока, причем кинематическая связь при этом не
30 нарушается.!
95500
Предмет изобретения
Составитель А. А, Соколов
Редактор Л. Л. Утехина Техред Т. П. Курилко Корректоры: Л. В. Наделяевп и Г. И. Плешакова
Заказ 2092(3 Тира>к 535 Подписное
ЦНИИПИ Комитета по делам изобретений v. открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2
Блок магнитных дисков, содержащий жесткие подставки и гибкие магнитные диски, отличаюи ийся тем, что, с целью взаимозаменяемости гибких дисков, каждый магнитный диск установлен па отдельном ведомом валу, связанном гибкой кинематической связью с общим ведущим валом, а подставка, над которой вращается магнитный диск, жестко соедн5 нена с поворотной ступицей, установленной на оси ведущего вала.
