I95667

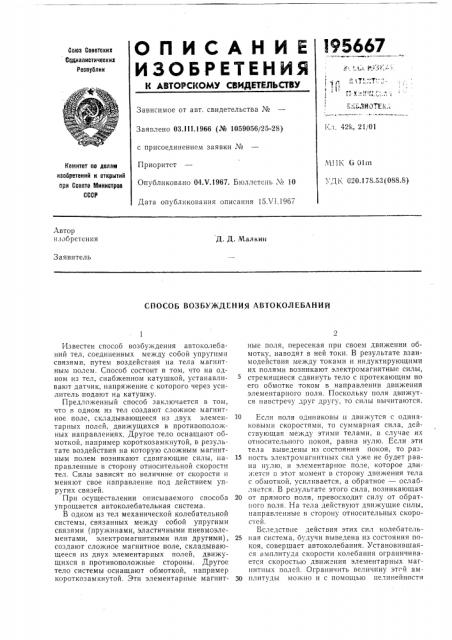

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сщиалистических

Республик

««««««« г;:1 «Д И Д "1 "

Зависимое от авт. свидетельства №

42 :, 21/01

Заявлено 03.111.1966 (№ 1059056/25-28) с присоединением заявки №

Приоритет

Опубликовано 04.V.1967. Бюл IcTciib ¹Ъ 10,Ч11К 0 01 п

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 620.ll 78.53(088.8) Дата опубликования описания 15Х1.1967

Автор изобретения

Д. Д. Малкин

Заявитель

СПОСОБ ВОЗБУ)КДЕНИЯ АВТОКОЛЕБАНИЙ

Известен способ возбуждения автоколебаний тел, соединенных между собой упругими связями, путем воздействия на тела магнитным полем. Способ состоит в том, что на одном из тел, снабженном катушкой, устанавливают датчик, напряжение с которого через усилитель подают на катушку.

Предложенный способ заключается в том, что в одном из тел создают сложное магнитное поле, складывающееся из двух элементарных полей, движущихся в противоположных направлениях. Другое тело оснащают обмоткой, например короткозамкнутой, в результате воздействия на которую сложным магнитным полем возникают сдвигающие силы, направленные в сторону относительной скорости тел. Силы зависят по величине от скорости и меняют свое направление под действием упругих связей.

При осуществлении описываемого способа упрощается автоколебательная система.

В одном из тел механической колебательной системы, связанных между собой упругими связями (пружинами, эластичными пневмоэлементами, электромагнитными или другими), создают сложное магнитное поле, складывающееся из двух элементарных полей, движущихся в противоположные стороны. Другое тело системы оснащают обмоткой, например короткозамкнутой. Эти элементарные магнитные поля, пересекая при своем движении обмотку, наводят в ней токи. В результате взаимодействия между токами и индуктирующими их полями возникают электромагнитные силы, стремящиеся сдвинуть тело с протекающим по

его обмотке током в направлении движения элементарного поля. Поскольку поля движутся навстречу друг другу, то силы вычитаются.

10 Если поля одинаковы и движутся с одинаковыми скоростями, то суммарная сила, действующая между этими телами, в случае их относительного покоя, равна нулю. Если эти тела выведены из состояния покоя, то раз15 ность электромагнитных сил уже не будет равна нулю, и элементарное поле, которое движется в этот момент в сторону движения тела с обмоткой, усиливается, а обратное — ослабляется. В результате этого сила, возникающая

20 от прямого поля, превосходит силу от обратного поля. На тела действуют движущие силы, направленные в сторону относительных скоростей.

Вследствие действия этих сил колебатель25 ная система, будучи выведена из состояния покоя, совершает автоколебания. Установившаяся амплитуда скорости колебания ограничивается скоростью движения элементарных магнитных полей. Ограничить величину этой ам30 плитуды можно и с помощью нелинейности

)95667

Сося авитель П. Мухина

Техред T. П. Курилко

Корректоры: Г. И. Плешакова и H. И. Быстрова

Редактор T. Рыоалова

Заказ 1678/lo Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 упругих связей, и также путем введения болших сил сопротивления.

Описываемый способ может ob!Th отнесен н к тем случаям, когда магнитные поля создаются не в одном, а в нескольких телах (при этом обмотками оснащают более одного тела системы) .

Предмет изобретения

Способ возбуждения автоколебаний тел, связанных между собой упругими связями. путем воздействия на тела магнитным полем, отличающийся тем, что, с целью упрощения автоколебательной системы, в одном из тел создают сложное магнитное поле, складывающееся из двух элементарных полей, движущихся в противоположных направлениях, а другое тело оснащают обмоткой, например короткозамкнутой, в результате воздействия на которую сложного магнитного поля возникают сдвигающие силы, направленные в сторону относительной скорости тел, зависящие по величине от скорости и меняющие свое направление под действием упругих связей.
