Прибор для испытания материалов на микротвердость царапанием

Прибор для испытания материалов на микротвердость царапанием

Иллюстрации

Показать все

Реферат

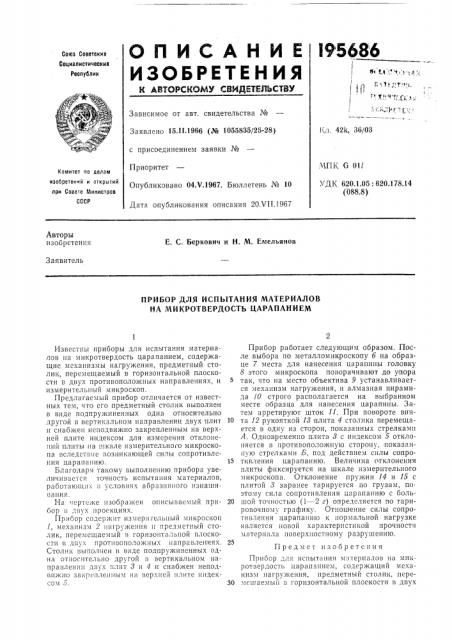

О П И С А Н И Е l9568 6

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

5 ILi. . Ф г1,.(011i ° т? !

?! ? (f т! я ?? Г1 т

t :7: Л f. . С,, Зависимое от авт. свидетельства №

Заявлено 15.I 1.1966 (№ 1055835/25-28) с присоединением заявки №

Приоритет

Опубликовано 04.Ч.1967. Бюллетень № 10

Дата опубликования описания 20.VII.1967

Кл, 42k, 36/03

МПК 6 01l

УДК 620.1.05: 620.178.14 (088.8) Комитет по делам изобретемчй и открытий при Совете Микис!ров

СССР

Авторы изобретения

Е. С, Беркович и Н. М. Емельянов

Заявитель

ПРИБОР ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ

НА МИКРОТВЕРДОСТЬ ЦАРАПАНИЕМ

Известны приборы для испытания материалов на микротвердость царапанием, содержащие механизмы нагружения, предметный столик, перемещаемый в горизонтальной плоскости в двух противоположных направлениях, и измерительный микроскоп.

Предлагаемый прибор отличается от известных тем, что его предметный столик выполнен в виде подпружиненных одна относительно другой в вертикальном направлении двух плит н снаб кет! неподвижно закрепленным на верхней плите индексом для измерения отклонений плиты на шкале измерительного микроскопа вследствие ",îçíèêàþùåé силы сопротивления царапанию.

Благодаря такому выполнению прибора увеличивается точность испытания материалов, работающи: и условия; абразивного изнашивания. т-та ЧЕР1ЕУКЕ IfaOOPa>f(eff ОПИСЫВаЕМЫй ПРИбор в двух проекциях.

Прибор содержит из,Ic.ðèãåëüllûé микроскоп

1, механизм 2 нагружения и предметный сто iHK, перемещаемый в горизонта" üïoé плоскости в двух противоположных направлениях.

Столик выполнен в виде подпружиненных одна относительно другой в вертикальном направлении двух плит 8 и 4 н снабжен неподвиж1!о 3BKppf1, Icifffhllf If!1 Верх!!е?! плите индексом 5.

Прибор работает следующим образом. После выбора по металломикроскопу б на образце 7 места для нанесения царапины головку

8 этого микроскопа поворачивают до упора так, что на место объектива 9 устанавливается механизм нагружения, и алмазная пирамида 10 строго располагается на выбранном месте образца для нанесения царапины. 3атем арретируют шток 11. При повороте вин10 та 12 рукояткой 18 плита 4 столика перемещается в одну из сторон, показанных стрелкамп

А. Одновременно плита 8 с индексом 5 отклоняется в противоположную сторону, показанную стрелками Б, под действием силы сопро15 тивления царапанию. Величина отклонения плиты фиксируется на шкале измерительного микроскопа. Отклонение пружин 14 и 15 с плитой 8 заранее тарируется по грузам, поэтому сила сопротивления царапанию с боль20 шой точностью (1 — 2 г) определяется по тарировочному графику. Отношение силы сопротивления Ilàðàïàíèfo к нормальной нагрузке является новой характеристикой прочности материала поверхностному разрушению.

Предмет изобретения

Прибор для испытания материалов на микротвердость царапанием, содержащий механизм нагружения, предметный столик, пере30 мешаемын в горизонтальной плоскости в двух

195686

Составитель Г. Корчагина

Текрс . Т. П. Ку1 и..кс Корректоры: В. Е, Крыло::а и Г, И. Il.:eøë ;ова

Рсва,:тоо T. Рыбалова

3 а каз 2145/10 Тираж 535 Подппс и;

11НИИПИ Комитета по делам изобретений п открытий при Сове-.е Микис.;ров СССР

Москва. Центр, пр. Серов", д. 4 противоположных направлениях, и измерительный микроскоп, отличающийся тем, что, с целью увеличения точности испытаний материалов, работающих в условиях абразивного изнашивания, предметный столик выполнен в виде подпружиненных одна относительно другой в вертикальном направлении двух пли г и снабжен неподвижно закрепленным за верхней плите индексом для измерения отклонений плиты на шкале измерительного микроскопа вследствие возникающей силы сопротивления царапанию.
