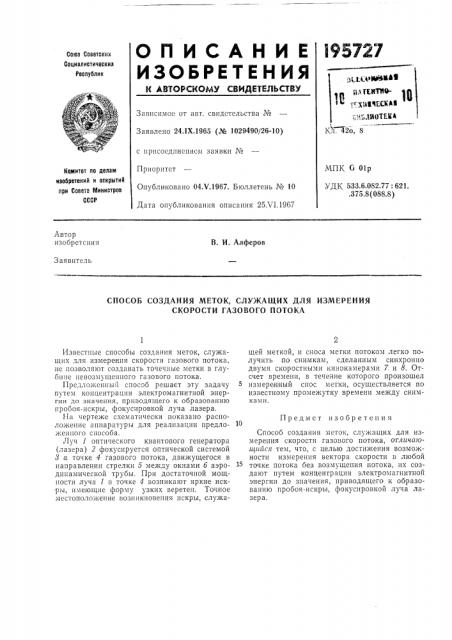

СПОСОБ СОЗДАНИЯ МЕТОК, СЛУЖАЩИХ ДЛЯ ИЗМЕРЕНИЯ

СКОРОСТИ ГАЗОВОГО ПОТОКА

Известные способы создания меток, служащих для измерения скорости газового потока, не позволяют создавать точечные метки в глубине невозмущенного газового потока, Предложенны и способ решает эту задачу путем концентрации электромагнитной энергии до значения, приводящего к образованию пробоя-искры, фокусировкой луча лазера.

Иа чертеже схематически показано расположение аппаратуры для реализации предложенного способа.

Луч 1 оптического квантового генератора (лазера) 2 фокусируется оптической системой

8 в точке 4 газового потока, движущегося в направлении стрелки 5 между окнами б аэродинамической трубы. При достаточной мощности луча 1 в точке 4 возникают яркие искры, имеющие форму узких веретен. Точное местоположение возннкновения искры, служащей меткой, и сноса метки потоком легко получить по снимкам, сделанным синхронно двумя скоростными кинокамерами 7 и 8. Отсчет времени, в течение которого произошел измеренный снос метки, осуществляется по известному промежутку времени между снимка ми.

Предмет изобретения

Способ создания меток, служащих для измерения скорости газового потока, отличаюи1ийся тем, что, с целью достижения возможности измерения вектора скорости в любой точке потока без возмушепия потока, их создают путем концентрации электромагнитной энергии до значения, приводящего к образованию пробоя-искры, фокусировкой луча лазера.
