Полустационарная дождевальная установка

Полустационарная дождевальная установка

Иллюстрации

Показать все

Реферат



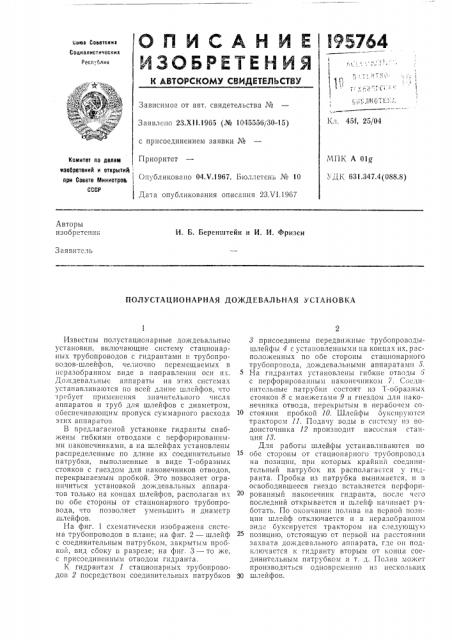

стткта Советских

Социалистических

Респ",блик

Зависимое от авт. свидетельства №

Кл. 45f, 25/04

Заявлено 23.Х11.1965 (№ 1045556/30-15) с присоединением заявки №

Приоритет

МПК А 01д

УДК 631.347.4(088.8) Катаитет по делам изо0ретений и открытий при Совете Министров

СССР

Опубликовано 04Л .1967. Бюллетень № 10 ! 1

Дата опубликования описания 23.Ч(.1967

Авторы изобретен и»

И. Б. Беренштейн и И. И. Фризен

Заявитель

ПОЛУСТАЦИОНАРНАЯ ДОЖДЕВАЛЬНАЯ УСТАНОВКА

Известны полустационарные дождевальные установки, включающие систему стационарных трубопроводов с гидрантами и трубопроводов-шлейфов, челночно перемещаемых в неразобранном виде i3 направлении оси их.

Дождевальные аппараты на этих системах устанавливаются по всей длине шлейфов, что требует применения значительного числа аппаратов н труб для шлейфов с диаметром, обеспечивающим пропуск суммарного расхода эгих аппаратов.

В предлагаемой установке гидранты снаб>кены гибкими отводами с перфорированными наконечниками, а на шлейфах установлены распределенные по длине их соединительные патрубки, выполненные в виде Т-образных стояков с гнездом для наконечников отводов, перекрываемым пробкой. Это позволяет ограничиться установкой дождевальных аппаратов только на концах шлейфов, располагая их по обе стороны от стационарного трубопровода, что позволяет уменьшить и диаметр шлейфов.

На фиг. 1 схематически изображена система трубопроводов в плане; на фиг. 2 — шлейф с соединительным патрубком, закрытым пробкой, вид сбоку ь разрезе; на фиг. 3 — то же, с присоединенным отводом гидранта.

К гидрантам 1 стационарных трубопроводов 2 посредством соединительных патрубков

8 присоединены передвижные трубопроводышлейфы 4 с установленными на концах их, расположенных по обе стороны стационарного трубопровода, дождевальнымп аппаратамп 5.

На гидрантах установлены гибкие отводы т с перфорированным наконечником 7. Соединительные патрубки состоят из Т-образных стояков 8 с манжетами 9 и гнездом для наконечника отвода, перекрытым в нерабочем со10 стоянии пробкой 10. Шлейфы буксируются трактором 11. Подачу ьоды в систему из IICдоисточника 12 производит насосная станция 13.

Для работы шлейфы устанавливаются по

1 обе стороны от стационарного трубопровода на позиции, прн которых крайний соединительный патрубок их располагается у гидранта. Пробка из патрубка вынимается, и в освободившееся гнездо вставляется перфорированный наконечник гидр апта, после чего последний открывается и шлейф начинает работать. По окончании полива на первой позиции шлейф отключается и в неразобранном виде буксируется трактором на следующу!c позицию, отстоящую от первой на расстоянии захвата дождевального аппарата, где он подключается к гидранту вторым от конца соединительным патрубком и т. д. Полив может производиться одновременно из нескольких

30 шлейфов.

195764

Предмет изобретения

Редактор В. Сорокин Техред T. П. Курилко Корректоры: Н. И. Быстрова и О. Б. Тюрина

Заказ 1919/1 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

1. Полустационарная дождевальная установка, включающая систему стационарных трубопроводов с гидрантами и пересекающих их параллельных челночно перемещаемых вдоль оси трубопроводов-шлейфов с дождевальными аппаратами, отлггчающаяся тем, что, с целью сокращения числа дождевальных аппаратов и уменьгпения диаметра шлейфов, на последних установлены распределенные по длине их соединительные патрубки, а гидранты стационарных трубопроводов снабжены гибкими отводами с перфорированными наконечниками, 2. Установка по п. 1, отличающаяся тем, что соединительные патрубки выполнены в виде Т-образных стояков с гнездом для наконечника отвода гидранта, перекрываемым

10 пробкой.
