Еiaac pa, 3g, М 19587

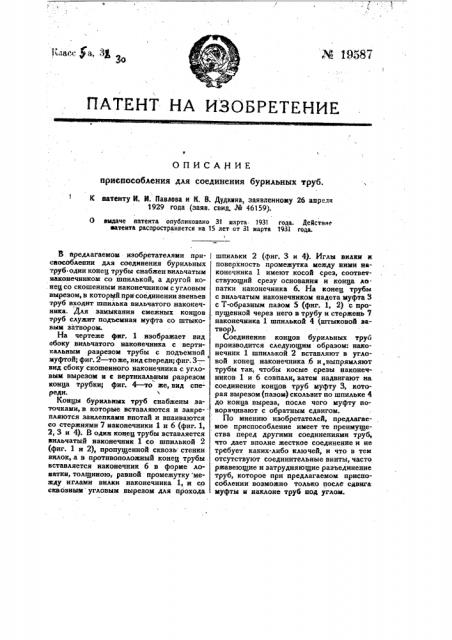

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для соединения бурильных труб.

К патенту И. И. Павлова и К. В. Дудкнна, заявленному 26 апреля

1929 года (заяв. свид. М 46159).

О выдаче патента опубликовано 31 марта- 1931 года. Действи аатекта распространяется на 15 лет от 31 марта 1931 года.

В предлагаемом изобретателями при- снособлении для соединения бурильных труб один конец трубы снабжен вильчатым наконечником со шпилькой, а другой конец со скошенным наконечником с угловым вырезом, в который при соединении звеньев труб входит шпилька вильчатого наконечника. Для замыкания смежных концов труб служит подъемная муфта со штыковым затвором.

На чертеже фнг. 1 изображает вид сбоку вильчатого наконечника с -вертикальным разрезом трубы с подъемной муфтой; фиг. 2 — то же, вид спереди; фиг. 3 —, вид сбоку скошенного наконечника с угловым вырезом и с вертикальным разрезом конца трубки; фиг. 4 — то же, вид спереди.

Концы бурильных труб снабжены заточками,в которые вставляются и закре-. пляются заклепками впотай и впаиваются ео стержнями 7 наконечники 1 и 6 (фиг. 1, 2, 3 и 4). В один конец трубы вставляется вильчатый наконечник 1 со шпилькой 2 (фиг. 1 и 2), пропущенной сквозь стенки вилок, а в противоположный конец трубы вставляется наконечник б в форме лопатки, толщиною, равной промежутку между иглами вилки наконечника 1, и со сквозным угловым вырезом для прохода шпильки 2 (фиг. 3 и 4). Иглы вилки и поверхность промежутка между ними наконечника 1 имеют косой срез, соответствующий срезу основания и конца лопатки наконечника б. На конец трубы с вильчатым наконечником надета муфта 3 с Т-образным пазом 5 (фиг. 1, 2) с пропущенной через него в трубу и стержень 7 наконечника 1 шпилькой 4 (штыковой затвор).

Соединение концов бурильных труб производится следующим образом: наконечник 1 шпилькой 2 вставляют в угловой конец наконечника .6 и,выпрямляют трубы так, чтобы косые срезы наконечников 1 и 6 совпали, затем надвигают на соединение концов труб муфту 3, которая вырезом (пазом) скользит по шпильке 4 до конца выреза, после чего муфту поворачивают с обратным сдвигом.

По мнению изобретателей, предлагаемое приспособление имеет те преимущества перед другими соединениями труб, что дает вполне жесткое соединение и не требует каких-либо ключей, и что в тем отсутствуют соединительные винты, часто ржавеющие и затрудняющие разъединение труб, которое при предлагаемом приспособлении возможно только после сдвига муфты и наклоне труб под углом.

Предмет патента.

Приспособление для соединения бурильных труб, характеризующееся тем, что звенья трубы снабжены на одном конце вильчатым наконечником 1 со шпилькой 2, а на другом конце скошенным наконечником б с угловым вырезом, при чем для замыкания служит подъемная муфта 3,, снабженная штыковым затвором 4 — S.

Типография Первой лртели Советский Печатник, Моховая, 40.
