Машина для окраски стеклоизделий

Машина для окраски стеклоизделий

Иллюстрации

Показать все

Реферат



l95931

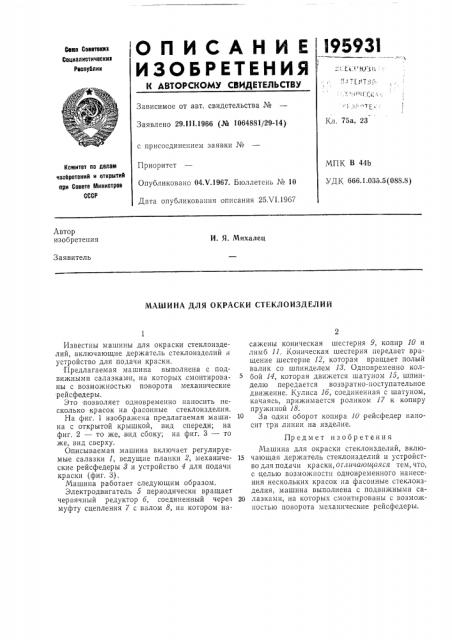

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сева Сееетекив

Социалиотическив

Реслублик

1 .с1. . Ю iи

Зависимое от авт. свидетельства №

Заявлено 29.111.1966 (№ 1064881/29-14) . "тЕ:"

Кл, 75а, 23 с присоединением заявки ¹

МПК В 44b

УДK 666.1.035.5 (088.8) Приоритет

Опубликовано 04Х.1967. Бюллетень № 10

Дата опубликования описания 25.Ч1.19á7 комитет ло лелем чаооретений и открытий ори Совете Министров

СССР

Автор изобретения

И. Я. Михалец

Заявитель

МАШ И НА ДЛЯ ОКРАСКИ С 1 Е КЛ О ИЗД ЕЛ И Й

Известны машины для окраски стеклоизделий, включающие держатель стеклоизделий и устройство для подачи краски.

Предлагаемая машина выполнена с подвижными салазками, на которых,смонтированы с возможностью поворота механические рейсфедеры.

Это позволяет одновременно наносить несколько красок на фасонные стеклоизделия.

На фиг, 1 изображена предлагаемая машина с открытой крышкой, вид спереди; на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, вид сверху.

Описываемая машина включает регулируемые салазки 1, ведущие планки 2, механические рейсфедеры 8 и устройство 4 для подачи краски (фиг. 3).

Машина работает следующим образом, Злектродвигатель б периодически вращает червячный редуктор б, соединенный через муфту сцепления 7 с валом 8, на котором насажены коническая шестерня 9, копир 10 и лимб 11. Коническая шестерня передает вращение шестерне 12, которая вращает полый валик со шпинделем 13. Одновременно колбой 14, которая движется шатуном 15, шпинделю передается возвратно-поступательное движение. Кулиса 1б, соединенная с шатуном, качаясь, прижимается роликом 17 к копиру пружинои 18.

10 За один оборот копира 10 рейсфедер наносит три линии на изделие.

Предмет изобретения

Машина для окраски стеклоизделий, вклю15 чающая держатель стеклонзделий и устройство для подачи краски, отличавшаяся тем, что, с целью возможности одновременного нанесения нескольких красок на фасонные стеклоизделия, машина выполнена с подвижными са20 лазками, на которых смонтированы с возможностью поворота механические рейсфедеры.

195931

Редактор А. Шиллер

Заказ 1917/13 Тира>к 535 Подписное

ЦНИИПИ Ко.митета по делам изобретений и открытий при Созете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 а о

Составитель E. Скляренко

Текред T. П. Курилко Корректор О. Ь Тюрина
