Реферат



196ООО

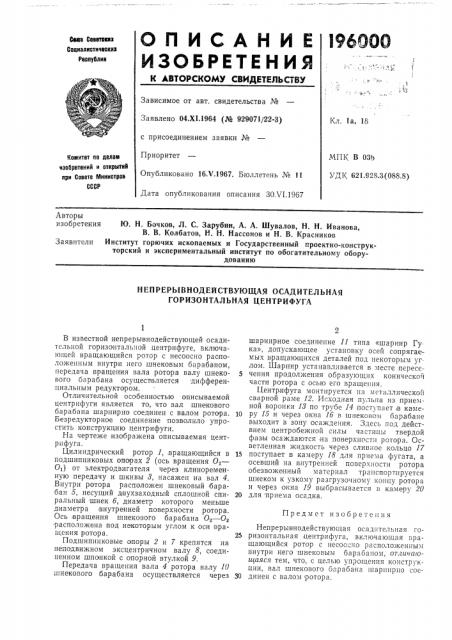

ОПИСАНИЕ

ИЗОЫ ЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сок|а Соввтвкив

Социаииотичвокив

Реоиублив т !

Зависимое от авт. свидетельства №

Заявлено 04.Х1.1964 (№ 929071/22-3) с присоединением заявки №

Приоритет

Опубликовано 16.Н.1967. Бюллетень № 11

Дата опубликования описания ЗО.VI.19á7

Кл. 1а, 18

MHK В 03|т

УДК 621.928.3(088.8) Комитет оо делам изобретений и открытий при Совете Миниотров

СССР

Авторы изобретения

Ю. Н. Бочков, Л. С. Зарубин, А. А. Шувалов, Н. Н. Иванова, В. В. Колбатов, И. Н. Нассонов и H. В. Красников

Институт горючих ископаемых и Государственный проектно-конструкторский и экспериментальный институт по обогатительному оборудованию

Заявители

НЕПРЕРЫВНОДЕЙСТВУЮЩАЯ ОСАДИТЕЛЬНАЯ

ГОРИЗОНТАЛЬНАЯ ЦЕНТРИФУГА

Предмет изобретения

В известной непрерывнодействующей осадитсльной горизонтальной центрифуге, включающей вращающийся ротор с несоосно расположенным внутри него шнековым барабаном, передача вращения вала ротора валу шнекового барабана осуществляется дифференциальным редуктором.

Отличительной особенностью описываемой центрифуги является то, что вал шнекового барабана шарнирно соединен с валом ротора.

Безредукторное соединение позволило упростить конструкцию центрифуги.

На чертеже изображена описываемая центрифуга.

Цилиндрический ротор 1,,вращающийся в подшипниковых опорах 2 (ось вращения 0,—

0|) от электродвигателя через клиноременную передачу и шкивы 8, насажен на вал 4.

Внутри ротора расположен шнековый барабан 5, несущий двухзаходный сплошной спиральный шнек б, диаметр которого меньше диаметра внутренней поверхности ротора.

Ось вращения шнекозого барабана О,— Ов расположена под некоторым углом к оси вращения ротора.

Подшипниковые опоры 2 и 7 крепятся на неподвижном эксцентричном валу 8, соединенном шпонкой с опорной втулкой 9, Передача вращения вала 4 ротора валу 10 шнекового барабана осуществляется через шарнирное соединение 11 типа «шарнир Гу ка», допускающее установку осей сопрягаемых вращающихся деталей под некоторым углом. Шарнир устанавливаегся в месте пересе5 чепия продолжения образующих коническоч части ротора с осью его вращения.

Центрифуга монтируется на металлической сварной раме 12. Исходная пульпа из приемной воронки 18 по трубе 14 поступает в каме10 ру 15 и через окна 1б в шнековом барабане выходит в зону осаждения, Здесь под действием центробежной силы частицы твердой фазы осаждаются на поверхности ротора. Осветленная жидкость через сливное кольцо 17

15 поступает в камеру 18 для приема фугата, а осевший на внутренней поверхности ротора обезвоженный материал транспортируется шнеком к узкому разгрузочному концу. ротора и через окна 19 выбрасывается и камеру 20

20 для приема осадка.

Непрерывнодействующая осадительная го25 ризонтальная центрифуга, включающая вращающийся ротор с песоосно располохкенным внутри него шнековьв| барабаном, отггичагогчаяся тем, что, с целью упрощения конструкции, вал шнекового б".ðàáàíà шарнирно соеЗО динен с валом ротора.
