Реферат

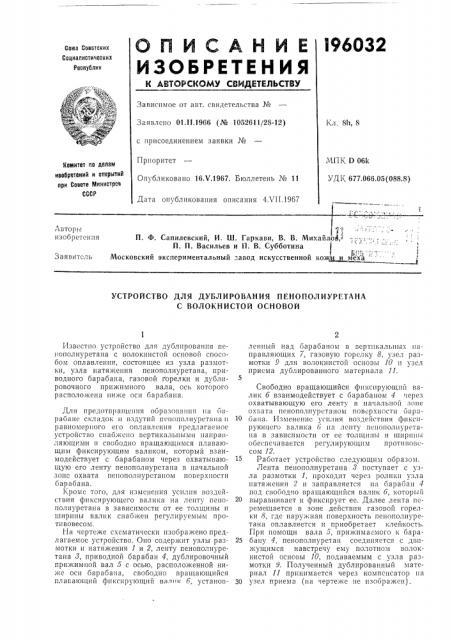

G ll N C A H M E

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!оз Советских

Социалистических

Республик г: ф 4

> 4>

Зависимое от авт. свидетельства №

Заявлено О1 11,1966 (№ 1052611/28-12) Кл. Sh, 8 с присоединением заявки №

Приоритет

Опубликовано 16Х,1967. Бюллетень № 11

iЧПК D 06k

УД К 677.066.05 (088.8) Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Дата опубликования описания q д 1967

Лвторы изобретения!

П. Ф. Сапилевский, И. Ш. Гаркави, В. В. Михайлой,!

П. П. Васильев и П. В. Субботина

Московский экспериментальный завод искусственной кож

Заявитель

УСТРОЙСТВО ДЛЯ ДУБЛИРОВАНИЯ ПЕНОПОЛИУРБТАНА

С ВОЛОКНИСТОЙ ОСНОВОЙ

Извсстпо устройство для дублирования пеяополиуретана с волокнистой основой способом оплавления, состоящее из узла размотки, узла натяжения пенополиуретана, приводного барабана, газовой !орелки и дублировочного прижимного вала, ось которого рясполо>кена ttH» e oct llapat>alta.

Для предотвращеш!я образования я бяpaoattl! скл!!Док !! вздутий пепопол!!уретя!!я !1 равномерного elо оплавления предлагаемое устройство снабжено вертикальными направляющими и свободно вращающимся плавающим фиксирующим валиком, который взаимодействует с барабаном через охватывающую его ленту пенополиуретана в начальной зоне охвата пепополиурстапом поверхности барабана.

Кроме того, для изменения усилия воздействия фиксирующего валика на ленту пепополиуретана в зависимости от ее толщины и ширины валик снаб>кен регулируемым противовесом.

На чертеже схематически изобра>кено предлагаемое устройство. Оно содержит узлы размотки и натяжения 1 и 2, ленту пенополиуретана 8. приводной барабан 4, дублировочный прижимной вал 5 с осью, располо>кенной ниже оси барабана, свободно вращающийся плавающий фиксирующий вял!!! 6. установлеиньш над барабаном в вертикальных направляющих 7, газовую горелку 8, узел разв!отк!з 9 JI,. во;о; .той 10 приема дублированного материала 11.

Свободно вращающийся фиксирующий валик б взаимодействует с барабаном 4 через охватывающую его ленту в и зоне охг.атя пенополпуретаном поверхиост!! бяр;!10 бана. Изменение успг!!!я воздействия фиксирующего валика 6 па ленту пепополиуретапа в зависимостн от ее толщишя и ширины обеспечивается регулирующим противовесом 12.

15 Работает устройство следующим образом.

Лента пенополиуретана 8 поступает с узла размотки 1, проходит через ролики узла натяжения 2 и заправляется пя барабан 4 под свобод!го вращающийся валик 6, который

20 выравнивает и фиксирует ее. Далее лента перемещается в зоне действия газовой горелки 8, где наружная поверхность пенополиуретана оплгвляется и приобретает клейкость.

При помощи вала 5, прижимаемого к бара25 бану 4. пенополиуреза!! соединяется с дви>кущимся навстречу ему полотном волокнистой основы 10, подаваемым с узла размотки 9. Полученный дублированный материал 11 принимается через компснсатор я

ЗО узел приема (на чертеже не изображен).

196032

Предмет изобретения

Составитсль М. Лиманова

Редактор Т. Ларина Техред А. А. Камышникова Корректоры: Г. E. Опарина и Н. И. Быстрова

2аказ 1930 13 Тираж 535 Подписное

111 1ÈÈÃ(È Комитета lo делам изобретений и открытий прп Совстс Министров СССР

Москва, Центр, пр. Серова, д. 4

Тппог11ж1шя, пр. Сапунова, 2

1. Устройство для дублирования пенополиуретана с волокнистой основой способом оплавления, состоящее из узла размотки, узла натяжения пенополиуретана, приводного барабана, I азовой горелки и дублнровоч ного прижимнОГО va.1ÿ, Ось которого расположенаа ниже оси барабана, отличаюи1ееся тем, что, с целью предотвращения образования на барабане складок и вздутий пенополпуретана и равномерного его оплавления, устройство снабжено вертикальными направляющими и свободно вращающимся плавающим фиксирующим валиком, взаимодействующим с барабаном через охватывающую его лепту

5 пенополиурстаиа в начальной зоне охвата псиополиуретаном поверхности барабана.

2. Устройство по и. ), Оти ча1ощееся тем, что, с цслгпо изменения усилия воздействия фиксирующего валика иа лепту пеиополиуре10 тана в зависимости от толщины и ширины, валик снабжен регулируемым противовесом.
