Патент ссср 196048

Патент ссср 196048

Иллюстрации

Показать все

Реферат

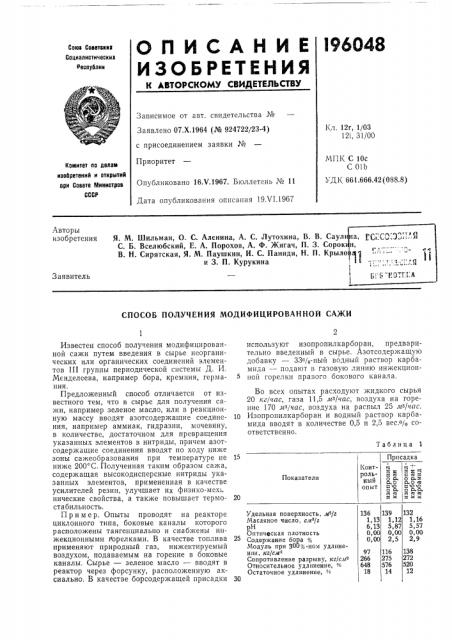

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсккк

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 07.Х.1964 (№ 924722/23-4) с присоединением заявки №

Приоритет

Кл. 12г, 1/ОЗ

12i, 31/00

МПК С 10с

" 0lb

УД 1(661.666.42 (088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Опубликовано 16.Ч.1967. Бюллетень № 11

Дата опубликования описания 19Х1.1967

Авторы изобретения

Я. М. Шильман, О. С. Аленина, А. С. Лутохина, В. В. Саул

С. Б. Вселюбский, Е. А. Порохов, А. Ф. Жигач, П. 3. Сорок

В. Н. Сирятская, Я. М. Паушкин, И. С. Паниди, Н. П. Крыло и 3, П. Курукина

Заявитель

СПОСОБ ПОЛ УЧЕНИЯ МОДИФИЦИРОВАННОИ СА)КИ

Таблица 1

Присадка

1 и -

О cd И оаэи аоа д мо 1о оаа

cd cd

I и ж !

» cd о а ао

1 1о о а.

Cd Cd

z x

1<онтрольный

ОП61Т

Показатели

Удельная поверхность, м"-/г

Масляное число, сма/г рН

Оптическая плотность

25 Содержание бора оо

Модуль при 300„ íoì удлинении, кг/см

Сопротивление разрыву, кг/смя

Относительное удлинение, %

Остаточное удлинение, ro

132

1,16

5,57

0,00

2,9

139

1,12

5,87

0,00

2,5

136

1,13

6,13

0,00

0,00

138

272

116

576

97

266

648

Известен способ получения модифицированной сажи путем введения в сырье неорганических или органических соединений элементов III группы периодической системы Д. И.

Менделеева, например бора, кремния, германия.

Предложенный способ отличается от известного тем, что в сырье для получения сажи, например зеленое масло, или в реакционную массу вводят азотсодержащие соединения, например аммиак, гидразин, мочевину, в количестве, достаточном для превращения указанных элементов в нитриды, причем азотсодержащие соединения вводят по ходу ниже зоны сажеобразования при температуре не ниже 200 С. Полученная таким образом сажа, содержащая высокодисперсные нитриды указанных элементов, примененная в качестве усилителей резин, улучшает их физико-мехи нические свойства, а также повышает термоста бил ь ность.

Пример. Опыты проводят на реакторе циклонного типа, боковые каналы которого расположены тангенциально и снабжены инжекционными т орелками. В качестве топлива применяют природный газ, инжектируемый воздухом, подаваемым на горение в боковые каналы, Сырье — зеленое масло — вводят в реактор через форсунку, расположенную аксиально. В качестве борсодержашей присадки используют изопропилкарборан, предварительно введенный в сырье. Азотсодержащую добавку — 33%-ный водный раствор карбамида — подают в газовую липино инжекционной горелки правого бокового канала.

Во всех опытах расходуют жидкого сырья

20 ка/час, газа 11,5 мз/час, воздуха на горение 170 мз/час, воздуха на распыл 25 мз/час.

1Q Изопропилкарборан и водный раствор карбамида вводят в количестве 0,5 и 2,5 вес.% соответственно.

196048

Предмет изобретения

Таблица 2

Присадка

Л о и ао

f» ж ж оЛ

y > изопропилкарборан+ карбамид

Показатели

Температура испытания, С .

Модуль при 300%-ном удлинении, кг/см Сопротивление разрыву, кг/сиг

Относительное удлинение, о, Остаточное удлинение, % .

Сопротивление раздиру,кг/слР

130

130

146

809

71

47

106

759

38

Составитель H. С. Гозалова

Редактор Л. К. Ушакова Техред Т. П. Курилко Корректоры: Г. Е. Опарина н М, П. Ромашова

Заказ 1753/5 Тираж 535 Подписное

ЦНИИПИ Комитета по дела"1 изобретений н огкрытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Гипография, пр. Сапунова, 2

В табл. 1 приведены физико-химические свойства полученных саж и физико-механические показатели резиновых вулканизатов, изготовленных на основе Юропрена 1500.

Данные, приведенные в табл. 1, свидетельствуют об увеличении на 40% модуля вулкапизата, усилешюго сажей, модифицированной в процессе сажеобразования путем совместного введения бор- и азотсодержащих добавок. 10

В табл. 2 приведена температуростойкость вулканизатов на основе Н1х.

Данные, приведенные в табл. 2, свидетельствуют о повышении на 37% по сравнению с контрольным опытом значения сопротивления разрыву при температуре испытания

130 С для образцов резин, усиленных модифицированной сажей.

1. Способ получения модифицированной сажл путем введения в сырье неорганических или органических соединений элементов

III группы периодической системы Д. И. Менделеева, например бора, кремния, германия, отлика/ощийся тем, что, с целью получения сажи, обеспечивающей термостабильность и улучшение механических свойств резины, в сырье, например зеленое масло, или в реакционную массу вводят азотсодержащие соединения, например аммиак, 1идразин, мочевину, в количестве, достаточном для превращения указанных элементов в нитриды.

2. Способ по п. 1, отличающийся тем, что, азотсодержащие соединения вводят по ходу ниже зоны сажеобразования при температуре не ниже 200 С.
