Способ формирования окисно-никелевого металлокерамического электрода

Способ формирования окисно-никелевого металлокерамического электрода

Иллюстрации

Показать все

Реферат

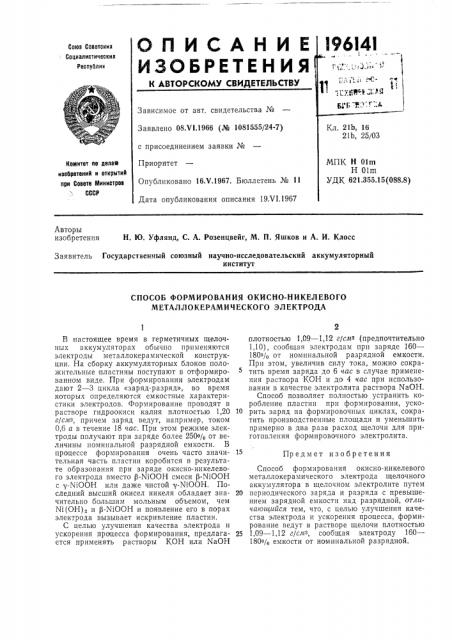

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08 Ч!.1966 (№ 1081555/24-7) с присоединением заявки №

Приоритет

Комитет по пелам изобретений и открытий при Совете Министров

СССР

Опубликовано 16.Ч.1967. Бюллетень № 11

Дата опубликования описания 19Х1.1967

8) Авторы изобретения Н. Ю. Уфлянд, С. А. Розенцвейг, М. П. Яшков и А. И. Клосс

Заявитель Государственный союзный научно-исследовательский аккумуляторный институт

СПОСОБ ФОРМИРОВАНИЯ ОКИСНО-НИКЕЛЕВОГО

МЕТАЛЛОКЕРАМИЧЕСКОГО ЭЛЕКТРОДА

Предмет изобретения

В настоящее время в герметичных щелочных аккумуляторах обычно применяются электроды металлокерамической конструкции. На сборку аккумуляторных блоков положительные пластины поступают в отформированном виде, При формировании электродам дают 2 — 3 цикла «заряд-разряд», во время которых определяются емкостные характеристики электродов. Формирование проводят в растворе гидроокиси калия плотностью 1,20 г/смз, причем заряд ведут, например, током

0,6 а в течение 18 час. При этом режиме электроды получают при заряде более 250с/р от величины номинальной разрядной емкости. В процессе формирования очень часто значительная часть пластин коробится в результате образования при заряде окисно-никелевого электрода вместо 13-NiOOH смеси P-NiOOH с у-NiOOH или даже чистой у-NiOOH. Последний высший окисел никеля обладает значительно большим мольным объемом, чем

%(ОН)з> и P-NiOOH и появление его в порах электрода вызывает искривление пластин.

С целью улучшения качества электрода и ускорения процесса формирования, предлагается применять растворы КОН или NaOH плотностью 1,09 — 1,12 г/слз (предпочтительно

1,10), сообщая электродам прн заряде 160—

180% от номинальной разрядной емкости.

При этом, увеличив силу тока, можно сократить время заряда до 6 час в случае применения раствора КОН и до 4 час при использовании в качестве электролита раствора NaOH.

Способ позволяет полностью устранить коробление пластин при формировании, уско10 рить заряд на формировочных циклах, сократить производственные площади и уменьшить примерно в два раза расход щелочи для приготовления формировочного электролита.

Способ формирования окисно-никелевого металлокерамического электрода щелочного аккумулятора в щелочном электролите путем

20 периодического заряда и разряда с превышением зарядной емкости над разрядной, отличаюи1ийся тем, что, с целью улучшения качества электрода и ускорения процесса, формирование ведут в растворе щелочи плотностью

25 1,09 — 1,12 г/слтз, сообщая электроду 160—

180% емкости от номинальной разрядной.
