Щелчковый микропереключатель

Щелчковый микропереключатель

Иллюстрации

Показать все

Реферат

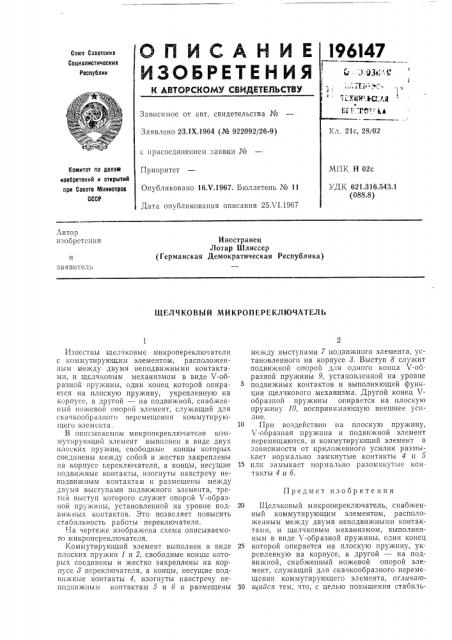

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

147

Соез Советских

Социалистических

Республик

"tI 6» т, й

Зависимое от авт. свидетельства №

Заявлено 23.1Х.1964 (№ 922092/26-9) 28/02 с присоединением заявки №

Приоритет

Опубликовано 16Х.1967. Бюллетень № 11

Дата опубликования описания 25Х1.19б7

02с

Комитат по делай изобретений и открытий при Совете Министров

СССР

21.316.543.1

88.8) Автор изобретения

Иностранец

Лотар Шлиссер (Германская Демократическая Республика) заявитель

ЩЕЛЧКОВЫЙ МИКРОПЕРЕКЛЮЧАТЕЛЬ между выступами 7 подвижного элемента, установленного на корпусе 8. Выступ 8 служит подвижной опорой для одного конца Ч-ооразной пружины 9, установленной на уровне подви>кных контактов и выполняющей функции щелчкового механизма. Другой конец Vобразной пружины опирается на плоскую пружину 10, воспринимающую внешнее усилиее.

10 При воздействии на плоскую пружину, V-образная пру>кина и подвижной элемент перемещаются, и коммутирующий элемент в зависимости от приложенного усилия размыкает нормально замкнутые контакты 4 и б

15 или замыкает нормально разомкнутые контакты 4 и б.

20 Щелчковый микропереключатель, снабженный коммутирующим элементом, расположенным между двумя неподвижными контактами, и щелчковым механизмом, выполненным в виде Ъ-образной пружины, один конец

25 которой опирается на плоскую пружину, укрепленную на корпусе, а другой — на подвижной, снабженный ножевой опорой элемент, служащий для скачкообразного перемещения коммутирующего элемента, отлича о30 и ийся тем, что, с целью повышения стабильИзвестны щелчковые микропереключатели с коммутирующим элементом, расположенным между двумя неподвижными контактами, и щелчковым механизмом в виде V-образной пружины, один конец которой опирается на плоскую пружину, укрепленную на корпусе, а другой — на подвижной, снабженный по>кевой опорой элемент, служащий для скачкообразного перемещения коммутирующего элемента.

В описьп,аемом микропереключателе коммутирующий элемент выполнен в виде двух плоских пружин, свободные концы которых соединены между собой и жестко закреплены на корпусе г;:ереключателя, а концы, несущие подвижные контакты, изогнуты навстречу неподви>кным контактам и размещены между двумя высгупами подвижного элемента, третий выступ которого служит опорой V-образной пру>кипы, установленной на уровне подвижных контактов. Это позволяет повысить стабильность работы переключателя.

На чертеже изображена схема описываемоvo микропереключателя.

Коммутирующий элемент выполнен в виде плоских пружин 1 и 2, свободные концы которых соединены и жестко закреплены на корпусе > переключателя, а концы, несущие подвижные контакты 4, изогнуты навстречу неподвижным контактам 5 и б и размещены

Предмет изобретения

196147

Сосгавитель А. Сперанский

Техред Т. П. Курилко Корректоры: Г. Е. Опарина и О. Б. Тюрина

Редактор Н. О. Громов

Заказ 1927j45 Тираж 535 Подписи с

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ности работы, -коммутирующий элемент вы. полнея в виде двух плоских пружин, свободные концы которых соединены между собой и жестко закреплены на корпусе переключателя, а концы, несущие подвижные контакты, изогнуты навстречу неподвижным контактам и размещены между двумя выступами подвижного элемента, третий выступ которого служит опорой V-образной пружины, уста5 новленной на уровне подвижных контактов.
