Стойкий против задирания и эрозии
Иллюстрации
Реферат

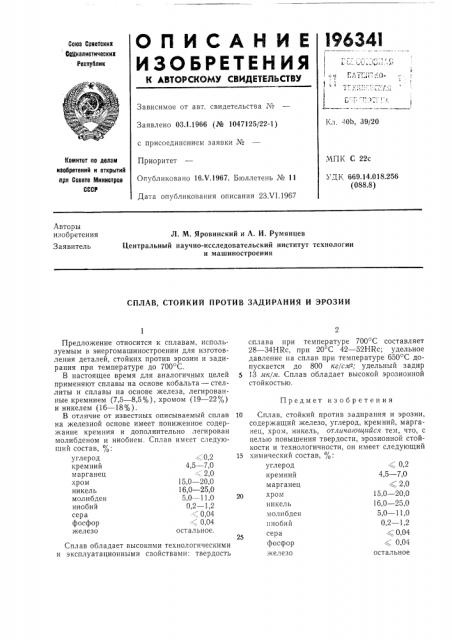

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Саеетских
Ос11иалистических
Республик!
1 ! % LA 1 l 0
Зависимое от авт. свидетельства №
Кл. 4ОЬ, 39/20
Заявлено 03.1.1966 (№ 1047125/22-1) с присоединением заявки ¹
МПК С 22с
УДК 669.14.018.256 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Приоритет
Опубликовано 16Х.1967. Бюллетень № 11
Дата опубликования описания 23Л 1.1967
Авторы изобретения
Заявитель
Л. М. Яровинский и А. И. Румянцев
Центральный научно-исследовательский институт технологии и машиностроения
СПЛАВ, СТОЙКИЙ ПРОТИВ ЗАДИРАНИЯ И ЭРОЗИИ
Предмет изобретения
0,2
4,5 — 7,0 (2,0
15,0 — 20,0
16,0 — 25,0
5,0 — 11,0
0,2 в 1,2 (0,04
0,04 остальное углерод кремний марганец хром никель молибден ниобий
20 сера фосфор железо
Предложение относится к сплавам, используемым в энергомашиностроении для изготовления деталей, стойких против эрозии и задирания при температуре до 700 С.
В настоящее время для аналогичных целей применяют сплавы на основе кобальта — стеллиты и сплавы на основе железа, легированные кремнием (7,5 — 8,5%), хромом (19 — 22%) и никелем (16 — 18%).
В отличие от известных описываемый сплав на железной основе имеет пониженное содержание кремния и дополнительно легирован молибденом и ниобием. Сплав имеет следующий состав, %: углерод кремний марганец хром никель молибден ниобий сера фосфор железо
Сплав обладает высокими технологическими и эксплуатационными свойствами: твердость сплава при температуре 700 С составляет
28 — 34HRc, при 20 С 42 — 52HRc; удельное давление на сплав при температуре 650 С допускается до 800 кг/сиР; удельный задир
5 13 ик/м. Сплав обладает высокой эрозионной стойкостью.
10 Сплав, стойкий против задирания и эрозии, содержащий железо, углерод, кремний, марганец, хром, никель, отлича ощийся тем, что, с целью повышения твердости, эрозионной стойкости и технологичности, он имеет следующий
15 химический состав, %:
