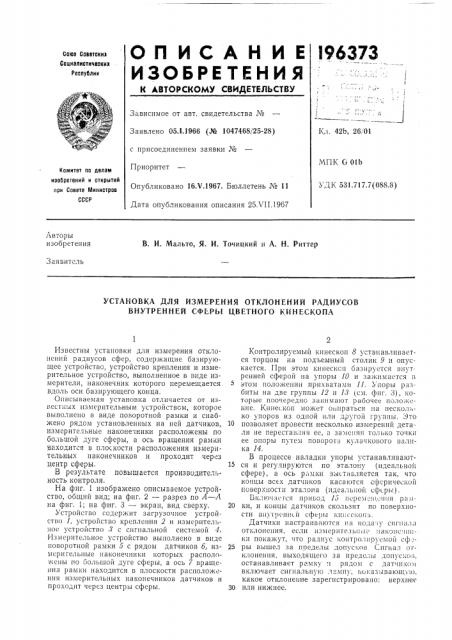

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Goes Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Кл. 42Ь, 26,>01

Заявлено 05.1.1966 (№ 1047468/25-28) с присоединением заявки №

Приоритет

Опубликовано 16,V,1967. Бюллетень № 11

Дата опубликования описания 25ХП.1967

МПК С 01b

Комитет ло делам изобретений н открытий ори Совете Министров

СССР

Ъ ДК 531.717.7(088.8) Авторы изобретения

В. И. Мальто, Я. И. Точицкий и А. H. Риттер

Заявитель

УСТАНОВКА ДЛЯ ИЗМЕРЕНИЯ ОТКЛОНЕНИЙ РАДИУСОВ

ВНУТРЕННЕЙ СФЕРЫ ЦВЕТНОГО КИНЕСКОПА

Известны установки для измерения отклонений радиусов сфер, содержащие базирующее устройство., устройство крепления и измерительное устройство, выполненное в виде измерителя, наконечник которого перемещается вдоль оси базирующего конца.

Описываемая установка отличается от известных измерительным устройством, которое выполнено в виде поворотной рамки и снабжено рядом установленных на ней датчиков, измерительные наконечники расположены по большой дуге сферы, а ось вращения рамки находится в плоскости расположения измерительных наконечников и проходит через центр сферы.

В результате повышается производительность контроля, На фиг. 1 изображено описываемое устройство, общий вид; на фиг, 2 — разрез по А — Л на фиг. 1; на фиг. 3 — экрач, вид сверху.

Устройство содержит загрузочное устройство 1, устройство крепления 2 и измерител>яое устройство 8 с сигнальной системой 1, Измерительное устройство выполнено в виде поворотной рамки б с рядом датчиков б, измеригельпые наконечники которых располоткены по большой дуге сферы, а ось 7 вращения рамки находится в плоскости расположения измерительных наконечников датчиков и проходит черсз центры сферы.

Контролируемый кинескоп 8 устанавливается торцом на подъемный столик 9 и опускается. При этом кинескоп базируется внутренней сферой Ila упоры 10 и зажимается в этом положении прихватами 11. Упоры разбиты на две группы 12 и 13 см. фпг. 3), которые поочередно заш>мают рабочее поло:(«ние. Кинескоп может о> ираться на нескол ко упоров из одной или д>руго11 группы. 1то

10 позволяет провести несколько измерений детали не переставляя ее, а заменяя только точки ее опоры путем поворога кулачкового валика 14.

В процессе наладки упоры устанавливают15 ся и регулируются по эталону (идеальноп сфере), а ось ра>мки выставляется так, что концы всех датчиков касаи>тся сферической поверхности эталоi.à (идеальной сф(ры), Вк ючаегся привод 15 11«реме!1> иия р IAI20 ки, и концы датчиков скользят rro поверхно. сти Вllмт>>(НH(й сфе >ы 1(!lilсско»з.

Датчики настраиваются 1!а иода-ió сигнал,1 отклонения, если измерительпы« "акоис liiilки покажут, что радиус контрол11русмой сф25 ры вышел за поеделы допусков Сигнал о гклонения, выходящего за пределы допус (c»1, останавливает рамку .1 рядом с датчи. (ом включает сигнальную л-мпу, 1оказывающ и, какое отклонение зарегистрировано: верхнее

ЗО или нижнее.

196373

Предмет изобретения

Установка для измерения отклонений радиусов внутренней сферы цветного кинескопа, содержащая измерительное устройство с датчиком и измерительными наконечниками, oi"au avtqaecz тем, что, с целью увеличени I производительности, его измерительное уст ройство выполнено в виде поворотной рамки и снабжено рядом установленных на этой р ме датчиков, измерительные наконечники расположены по большой дуге сферы, а ось вра

5 щения рамки находится v, плоскости распо..ожения измепительных наконечников и проходит через центр сферьь

196373

l.

13

Чьг у
