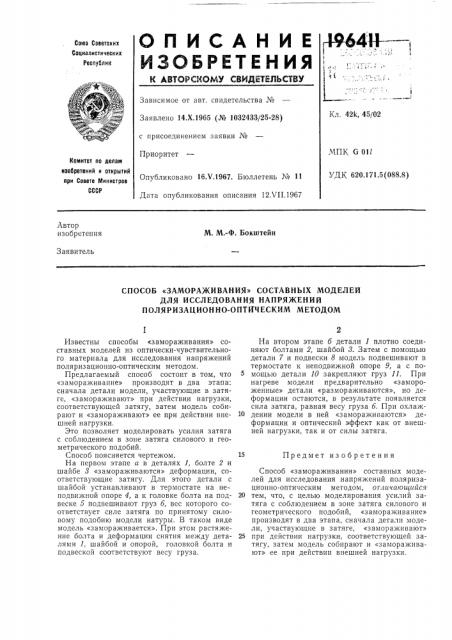

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42k, 45/02

Заявлено 14.Х,1965 (№ 1032433/25-28) с присоединением заявки №

Приоритет

МПК, б 011

Комитет по делам изобретений и открытий лри Совете Министров

СССР

УДЬ; 620.171.5(088.8) Опубликовано 16.V.1967. Бюллетень № 11

Дата опубликования описания 12.VII.1967

Автор изобретения

М. М.-Ф. Бокштейн

Заявитель

СПОСОБ «ЗАМОРАЖИВАНИЯ» СОСТАВНЫХ МОДЕЛЕЙ

ДЛЯ ИССЛЕДОВАНИЯ НАПРЯЖЕНИЙ

ПОЛЯРИЗАЦИОННО-ОПТИЧЕСКИМ МЕТОДОМ

Предмет изобретения

Известны способы «замораживания» составных моделей из оптически-чувствительного материала для исследования напряжений поляризационно-оптическим методом.

Предлагаемый способ состоит в том, что

«замора>кивание» производят в два этапа: сначала детали модели, участвующие в затяге, «замораживают» при действии нагрузки, соответствующей затягу, затем модель собирагот и «замораживают» ее при действии внешней нагрузки.

Это позволяет моделировать усилия затяга с соблюдением в зоне затяга силового и геометрического подобий.

Способ поясняется чертежом.

На первом этапе а в деталях 1, болте 2 и шайбе 8 «замораживаются» деформации, соответствующие затягу. Для этого детали с шайбой устанавливают в термостате на не-, подвижной опоре 4, а к головке болта на подвеске 5 подвешивают груз б, вес которого соответствует силе затяга по принятому силовому подобию модели натуры. В таком виде модель «замораживается». При этом растяжение болта и деформации снятия между деталями 1, шайбой и опорой, головкой болта и подвеской соответствуют весу груза.

На втором этапе б детали 1 плотно соединяют болтами 2, шайбой 8. Затем с помощью детали 7 и подвески 8 модель подвешивают в термостате к неподвижной опоре 9, а с помощью детали 10 закрепляют груз 11. При нагреве модели предварительно «замороженные» детали «размораживаются», но деформации остаются, в результате появляется сила затяга, равная весу груза б. При охлаж10 дении модели в ней «замораживаются» деформации и оптический эффект как от внешней нагрузки, так и от силы затяга.

Способ «замораживания» составных моделей для исследования напряжений поляризационно-оптическим методом, от,гичагощий ся

20 тем, что, с целью моделирования усилий затяга с соблюдением в зоне затяга силового и геометрического подобий, «замораживание» производят в два этапа, сначала детали модели, участвующие в затяге, «замораживают»

25 при действии нагрузки, соответствующей затягу, затем модель собирают и «замораживают» ее при действии внешней нагрузки.
