Электролит для изолирования фаз из магниевыхсплавов

Электролит для изолирования фаз из магниевыхсплавов

Иллюстрации

Показать все

Реферат

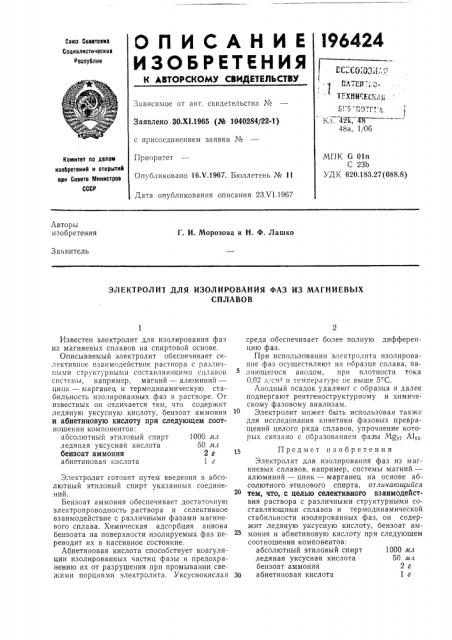

On ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советокив

Социалиотическив

Рвопублин

Зависимое от авт. свидетельства № г, н г т. 0 -- т °

К; . 42%; 43

48а, 1/06

Заявлено 30.Х1.1965 (Ko 1040284/22-1) с присоединением заявки ¹

Приоритет

Опубликовано 16.Ч.1967. Бюллетень № 11

Дата опубликования описания 23.Ч1.1967

МПК G 01п

С 23b

УДК 620.183.27(088.8) Комитет по делам иэобретеиий и открытий ори Совете Миииотров

СССР

Авторы изобретения

Г. И. Морозова и Н. Ф. Лашко

Зат витель

ЭЛЕКТРОЛИТ ДЛЯ ИЗОЛИРОВАНИЯ ФАЗ И3 МАГНИЕВЫХ

СПЛАВОВ

Известен электролит для изолирования фаз из магниевых сплавов на спиртовой основе.

Описываемый электролит обеспечивает селективное взаимодействие раствора с различными структурными составляющими сплавов системы, например, магний — алюминий— цинк — марганец и термодинамическую стабильность изолированных фаз в растворе. От известных on отличается тем, что содержит ледяную уксусную кислоту, бензоат аммония и абиетиновую кислоту при следующем соотношении компонентов: абсолютный этиловый спирт ледяная уксусная кислота бензоат аммония абиетиновая кислота

Электролит готовят путем введения в абсолютный этиловый спирт указанных соединений.

Бензоат аммония обеспечивает достаточную электропроводность раствора и селективное взаимодействие с различными фазами магниевого сплава. Химическая адсорбция аниона бензоата на поверхности изолируемых фаз переводит их в пассивное состояние.

Абиетиновая кислота способствует коагуляции изолированных частиц фазы и предохранению их от разрушения при промывании свежими порциями электролита. Уксуснокислая среда обеспечивает более полную дифференцию фаз.

При использовании электролита изолирование фаз осуществляют на образце сплава, являющегося анодом, прн плотности тока

0,02 з, см- и температуре не выше 5 С.

Анодный осадок удаляют с образца и далее подвергают рентгеноструктурному и химическому фазовому анализам.

Электролит может быть использован также для исследования кинетики фазовых превращений целого ряда сплавов, упрочнение которых связано с образованием фазы Mg» А!1 .

Предмет изобретения

Электролит для изолирования фаз из магниевых сплавов, например, системы магний— алюминий — цинк — марганец на основе абсолютного этилового спирта, отличающийся

2® тем, что, с целью селективиого взаимодействия раствора с различными структурными составляющими сплавов и термодинамической стабильности изолированных фаз, он содержит ледяную уксусную кислоту, бензоат аммония и абиетиновую кислоту при следующем соотношении компонентов: абсолютный этиловый спирт 1000 мл ледяная уксусная кислота 50 мл бензоат аммония 2г

30 абиетиновая кислота 1г
