Способ электролитического кадмирования

Способ электролитического кадмирования

Иллюстрации

Показать все

Реферат



1965ОЗ

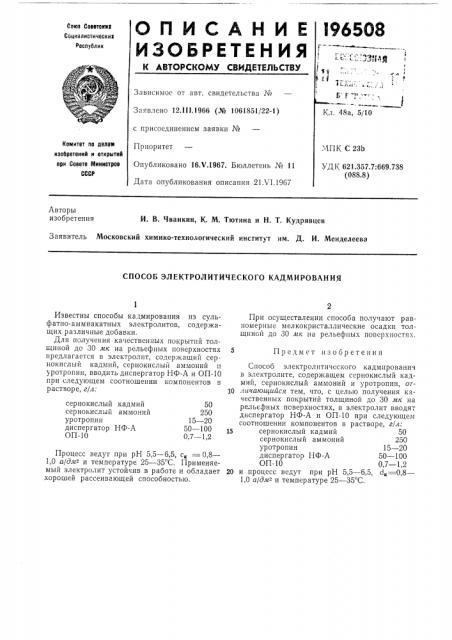

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссюа Советский

Ссциалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 12.111.1966 (№ 1061851/22-1) Кл. 48а, 5/10 с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

:1ПК С 23b

УД К 621.357.7:669.738 (088.8) Приоритет

Опубликовано 16Х.1967. Бюллетень № 11

Дата опубликования описания 21Л 1.1967

Авторы изобретения

И. В. Чванкин, К. М. Тютина и Н. T. Кудрявцев

Заявитель Московский химико-технологический институт им. Д. И. Менделеева

СПОСОБ ЭЛЕКТРОЛИТИЧЕСКОГО КАДМИРОВАИИЯ

5 Предмет изобретения сернокислый кадмий сернокислый аммоний уротропин диспергатор НФ-А

ОП-10

15 — 20

50 — 100

0,7 в 1,2

Известны способы кадмирования из сульфатно-аммиакатных электролитов, содержащих различные добавки.

Для получения качественных покрытий толщиной до 30 мк на рельефных поверхностях предлагается в электролит, содержащий сер. нокислый кадмий, сернокислый аммоний и уротропин, вводить диспергатор НФ-А и ОП-10 при следующем соотношении компонентов в растворе, г/л:

Процесс ведут при рН 5,5 — 6,5, c„= 0,8—

1,0 а/дм- и температуре 25 — 35 С. Применяемый электролит устойчив в работе и обладает хорошей рассеивающей способностью.

При осуществлении способа получают равномерные мелкокристаллические осадки толщиной до 30 мк на рельефных поверхностях.

Способ электролитичсского кадмированич в электролите, содержащем сернокислый кадмий, сернокислый аммоний и уротропин, от10 личающийся тем, что, с целью получения качественных покрытий толщиной до 30 мк на рельефных поверхностях, в электролит вводят диспергатор НФ-А и ОП-10 при следующем соотношении компонентов в растворе, г/л:

15 сернокислый кадмий 50 сер нокислый амм они и 250 уротропин 15 — 20 диспергатор НФ-А 50 — 100

ОП-10 0,7 — 1,2

20 и процесс ведут при рН 5,5 — 6,5, d„—.— — 0,8—

1,0 а/дм- и температуре 25 — 35 С.
