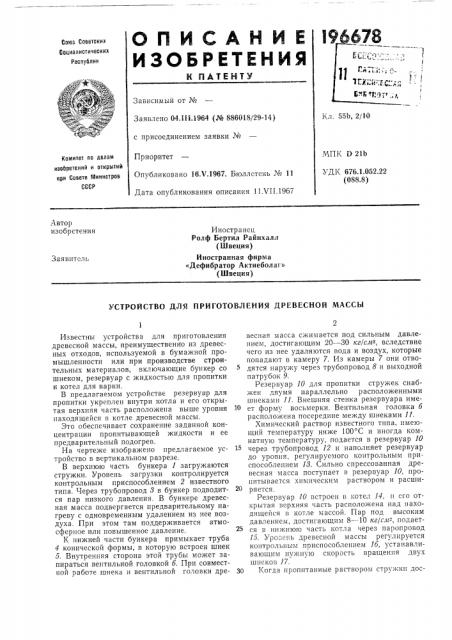

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимый от №

К.ч. 554, 2/10

Заявлено 04. l l l. i 964 (№ 886018/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 16Х.1967. Бюллетень № 11

Дата опубликования описания 11 VII.1967

МПК D 21Ь

УДК 676.1.052.22 (088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Иностранец

Ролф Бертил Райнхалл (Швеция) Иностранная фирма

«Дефибратор Актиеболаг> (Швеция) Заявитель

УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ ДРЕВЕСНОЙ МАССЫ

Известны устройства для приготовления древесной массы, преимущественно из древесных отходов, используемой в бумажной промышленности или при производстве строительных материалов, включающие бункер со шнеком, резервуар с жидкостью для пропитки и котел для варки.

В предлагаемом устройстве резервуар для пропитки укреплен внутри котла и его открытая верхняя часть расположена выше уровня 10 находящейся в котле древесной массы.

Это обеспечивает сохранение заданной концентрации пропитывающей жидкости и ее предварительный подогрев.

На чертеже изображено предлагаемое ус- 15 тройство в вертикальном разрезе.

В верхнюю часть бункера 1 загружаются стружки. Уровень загрузки контролируется контрольным приспособлением 2 известного типа. Через трубопровод 8 в бункер подводит- 20 ся пар низкого давления. B бункере древесная масса подвергается предварительному нагреву с одновременным удалением из нее воздуха. При этом там поддерживается атмосферное или повышенное давление.

К нижней части бункера примыкает труба

4 конической формы, в которую встроен шнек б. Внутренняя сторона этой трубы может запираться вентильной головкой б. При совместной работе шнека и вентильной головки дре- ЗО весная масса сжимается под сильным давлением, достигающим 20 — 30 кг/сиз, вследствие чего из нее удаляются вода и воздух, которые попадают в камеру 7. Из камеры 7 они отводятся наружу через трубопровод 8 и выходной патрубок 9.

Резервуар 10 для пропитки стружек снабжен двумя параллельно расположенными шнеками 11. Внешняя стенка резервуара имеет форму восьмерки. Вентильная головка б расположена посередине между шнеками 11.

Химический раствор известного типа, имеющий температуру ниже 100 С и иногда комнатную температуру, подается в резервуар 10 через трубопровод 12 и наполняет резервуар до уровня, регулируемого контрольным приспособлением 18. Сильно спрессованная древесная масса поступает в резервуар 10, пропитывается химическим раствором и расширяется.

Резервуар 10 встроен в котел 14, и его открытая верхняя часть расположена над находящейся в котле массой. Пар под высоким давлением, достигающим 8 — 10 кг/слт-, подается в нижнюю часть котла через паропровод

15. Уро-.ень древесной массы рег .лируется контрольным приспособлением 1б, устанавливающим нужную скорость вращения двух шнеков 17.

Когда пропитанные раствором стружки дос196678

Составитель И, Кроткова

Редактор М. Жиляева

Текред Л. Бриккер

Корректоры: А, А. Король и В. В. Крылова

Типографии, пр. Сапунова, 2 тигают верха резервуара 10, они сбрасываются распределителем 18 в котел. В резервуаре и в котле поддерживается одинаково высокое давление пара

Резервуар.. окружен насыщенным паром, вследствие чего- струечки, поступающие через трубы 4, 19, быстро нагреваются до температуры, соответствующей температуре пара под высоким давлением. В результате только незначительная часть пара будет конденсироваться в химическом растворе, что позволяет длительный срок удерживать его определенную концентрацию. Химический раствор также можно предварительно подогревать.

Предмет изобретения

Устройство для приготовления древесной массы, преимущественно из древесных отходов, используемой в бумажной промышленности или при производстве строительных материалов, включающее бункер со шнеком, резервуар с жидкостью для пропитки и котел для их варки, отличающееся тем, что, с целью обеспечения сохранения заданной концентрации пропитывающей жидкости и предварительного подогрева ее, резервуар для пропиткп укреплен внутри котла и его открытая верхняя часть расположена выше уровня на15 ходящейся в котле массы.
